Centralny zamek - jak podłączyć? Komfort i bezpieczeństwo DIY

Samodzielny montaż centralnego zamka to popularna modyfikacja, która znacząco podnosi komfort użytkowania starszego samochodu. Centralny zamek to system, który pozwala na jednoczesne ryglowanie i odryglowanie wszystkich drzwi pojazdu, a często także klapy bagażnika. Dzięki niemu nie musisz już ręcznie zamykać każdych drzwi z osobna, co jest szczególnie uciążliwe w deszczu, podczas zakupów lub gdy podróżujesz z dziećmi. To drobna zmiana, która wnosi poczucie nowoczesności i wygody do każdego auta.

Dlaczego montaż centralnego zamka to jedna z najlepszych modyfikacji w starszym aucie

Montaż centralnego zamka to jedna z tych modyfikacji, która potrafi odmienić codzienne doświadczenie z użytkowania starszego samochodu. Eliminując potrzebę ręcznego zamykania każdych drzwi, nie tylko zyskujemy na komforcie, ale również podnosimy poziom bezpieczeństwa. To prosta, a zarazem niezwykle efektywna zmiana, która sprawia, że nawet wiekowe auto staje się bardziej przyjazne w obsłudze.

Koniec z bieganiem wokół samochodu - komfort na wyciągnięcie ręki

Wyobraź sobie sytuację: pada deszcz, masz pełne ręce zakupów, a musisz jeszcze zamknąć wszystkie drzwi samochodu. Brzmi znajomo? Z centralnym zamkiem sterowanym pilotem ten problem znika. Jedno naciśnięcie przycisku i wszystkie drzwi są bezpiecznie zamknięte. To ogromna ulga, która sprawia, że codzienne wsiadanie i wysiadanie z auta staje się znacznie przyjemniejsze. Poczucie nowoczesności i wygody, które zyskujemy w starszym aucie, jest nie do przecenienia.

Czy to się opłaca? Porównanie kosztów montażu samodzielnego i w warsztacie

Zastanawiasz się, czy samodzielny montaż centralnego zamka jest opłacalny? Odpowiedź brzmi: zdecydowanie tak! Uniwersalny zestaw, zawierający sterownik, siłowniki i niezbędną wiązkę, kupisz już za około 50-200 zł. W porównaniu do tego, profesjonalna usługa montażu w warsztacie to koszt rzędu 300-600 zł, a często nawet więcej, w zależności od modelu samochodu i stopnia skomplikowania prac. Samodzielna instalacja to zatem znacząca oszczędność, którą możesz przeznaczyć na inne modyfikacje lub po prostu na bieżące utrzymanie auta.

Zanim zaczniesz: Niezbędna wiedza i przygotowanie do montażu

Zanim chwycisz za narzędzia, warto poświęcić chwilę na zrozumienie, jak działa system centralnego zamka i jakie elementy są niezbędne do jego prawidłowego działania. Odpowiednie przygotowanie merytoryczne i sprzętowe to klucz do sukcesu i uniknięcia frustracji podczas montażu. Pozwoli Ci to podejść do zadania metodycznie i z pewnością siebie.

Anatomia centralnego zamka: Co to jest centralka, siłownik "master" i "slave"?

Podstawą każdego systemu centralnego zamka są jego kluczowe komponenty. Sterownik, zwany potocznie centralką, to mózg całego systemu odbiera sygnały i wysyła polecenia. Siłowniki to małe silniki elektryczne, które fizycznie poruszają mechanizmem zamka w drzwiach. Wyróżniamy dwa typy siłowników: "master", zazwyczaj montowany w drzwiach kierowcy, który odbiera sygnał i steruje pozostałymi, oraz "slave", montowany w pozostałych drzwiach, który wykonuje polecenia siłownika master. Całość uzupełnia wiązka elektryczna, łącząca wszystkie elementy, oraz piloty, umożliwiające zdalne sterowanie.

Scenariusz A vs Scenariusz B: Montujesz cały zestaw od zera czy tylko dodajesz pilota?

Zanim przystąpisz do pracy, musisz określić, który scenariusz montażu dotyczy Twojego samochodu. Pierwszy, czyli montaż uniwersalnego zestawu, jest przeznaczony dla aut, które fabrycznie nie posiadają centralnego zamka. Wymaga on instalacji siłowników we wszystkich drzwiach i poprowadzenia całej, nowej wiązki elektrycznej. Drugi scenariusz, czyli podłączenie uniwersalnego sterownika z pilotem, dotyczy sytuacji, gdy w Twoim aucie jest już fabryczny centralny zamek sterowany kluczykiem, a Ty chcesz jedynie dodać funkcję zdalnego sterowania za pomocą pilota. W tym przypadku wystarczy jedynie wpiąć nową centralkę w istniejącą instalację.

Twoja skrzynka z narzędziami: Kompletna lista sprzętu, bez którego nie ruszysz

Aby montaż przebiegł sprawnie i bezproblemowo, musisz zaopatrzyć się w odpowiednie narzędzia i materiały. Oto lista rzeczy, które będą Ci potrzebne:

• Wkrętaki (krzyżakowe, płaskie) do odkręcania śrub mocujących elementy.
• Ściągacze do tapicerki (plastikowe) kluczowe, aby uniknąć porysowania lub uszkodzenia plastików podczas demontażu boczków drzwi.
• Multimetr lub próbnik napięcia niezbędny do precyzyjnej identyfikacji przewodów elektrycznych w instalacji samochodu.
• Cynk, lutownica lub szybkozłączki do wykonania trwałych i bezpiecznych połączeń elektrycznych.
• Taśma izolacyjna, rurki termokurczliwe do izolacji połączeń i zabezpieczenia przewodów.
• Opaski zaciskowe (trytytki) do estetycznego mocowania i porządkowania wiązek przewodów.
• Wiertarka z wiertłami może być potrzebna, jeśli konieczne będzie wiercenie otworów pod montaż siłowników.
• Nóż monterski, szczypce, kombinerki uniwersalne narzędzia przydatne przy wielu pracach.

Wybór odpowiedniego zestawu: Na co zwrócić uwagę przy zakupie uniwersalnego zamka?

Wybór odpowiedniego zestawu centralnego zamka to pierwszy krok do udanej instalacji. Zwróć uwagę na kilka kluczowych aspektów. Przede wszystkim, jakość wykonania siłowników powinny być solidne i niezawodne. Upewnij się, że zestaw zawiera siłownik "master", który jest niezbędny do prawidłowego działania systemu. Sprawdź również długość przewodów w wiązce lepiej mieć zapas niż za mało. Bardzo ważne są również czytelne schematy podłączenia dołączone do zestawu. Nie zapomnij o sprawdzeniu opinii innych użytkowników oraz warunków gwarancji producenta. Niektóre zestawy oferują również możliwość rozbudowy o dodatkowe funkcje, takie jak sterowanie otwieraniem bagażnika czy synchronizacja z kierunkowskazami warto to rozważyć.

Montaż centralnego zamka krok po kroku - przewodnik dla początkujących

Teraz, gdy masz już potrzebną wiedzę i narzędzia, możemy przejść do samego montażu. Poniższy przewodnik krok po kroku poprowadzi Cię przez cały proces, od przygotowania auta po finalne testy. Pamiętaj o cierpliwości i dokładności na każdym etapie.

Krok 1: Bezpieczeństwo przede wszystkim - jak przygotować auto do pracy

Przed rozpoczęciem jakichkolwiek prac związanych z elektryką w samochodzie, kluczowe jest zapewnienie bezpieczeństwa. Najważniejsze jest odłączenie akumulatora zawsze zdejmuj najpierw klemę minusową. Zapobiegnie to przypadkowym zwarciom i uszkodzeniu elektroniki. Warto również zabezpieczyć lakier i wnętrze auta przed ewentualnymi zabrudzeniami czy zarysowaniami, na przykład używając starych koców lub folii ochronnej.

Krok 2: Demontaż boczków drzwi bez uszkodzeń - praktyczne porady

Demontaż tapicerki drzwi, czyli boczków, to zazwyczaj pierwszy etap prac w drzwiach. Zazwyczaj śruby mocujące znajdują się pod uchwytami, w podłokietnikach lub ukryte pod plastikowymi zaślepkami. Po odkręceniu wszystkich widocznych śrub, należy delikatnie podważyć boczek, zaczynając od dołu, używając do tego specjalnych ściągaczy do tapicerki. Pozwoli to na bezpieczne uwolnienie plastikowych spinek, bez ryzyka ich połamania czy porysowania powierzchni. Pamiętaj również o odłączeniu linki otwierającej drzwi od klamki oraz wszelkich wtyczek elektrycznych (np. do sterowania szybami czy głośników).

Krok 3: Montaż siłowników - gdzie i jak je umocować, by działały bez zarzutu?

Po zdjęciu boczków mamy dostęp do mechanizmu zamka. Zadaniem jest teraz zamocowanie siłownika w taki sposób, aby jego ruch przenosił się na dźwignię rygla. Kluczowe jest znalezienie odpowiedniego miejsca siłownik nie może kolidować z opuszczaną szybą ani innymi mechanizmami w drzwiach. Zazwyczaj siłownik montuje się do metalowego wspornika lub bezpośrednio do mechanizmu zamka. Następnie, za pomocą dołączonych do zestawu prętów i mocowań, łączymy ruchomą część siłownika z dźwignią rygla. Ważne jest, aby ruch był płynny i bez oporów. Siłownik "master" montujemy w drzwiach kierowcy, a siłowniki "slave" w pozostałych.

Krok 4: Sztuka przeciągania kabli - jak poprowadzić wiązkę przez przelotki drzwiowe?

Przewody od siłowników muszą zostać poprowadzone do centralki sterującej, która zazwyczaj znajduje się w kabinie samochodu. Najbezpieczniejszym i najbardziej estetycznym sposobem jest przeciągnięcie ich przez fabryczne, gumowe przelotki znajdujące się między drzwiami a karoserią. Czasami przelotki są wąskie, dlatego warto użyć sztywnego drutu lub specjalnego narzędzia jako "pilota", który pomoże przeciągnąć wiązkę. Po przeciągnięciu przewodów, należy je odpowiednio zabezpieczyć przed ewentualnym przetarciem, na przykład używając dodatkowej osłony lub peszla, zwłaszcza w miejscu przejścia przez przelotkę.

Krok 5: Lokalizacja i podłączenie centralki sterującej - gdzie ją ukryć?

Centralkę sterującą najlepiej zamontować w miejscu, które jest suche, łatwo dostępne w razie potrzeby serwisu, a jednocześnie niewidoczne dla złodziei. Popularne lokalizacje to okolice skrzynki bezpieczników, pod deską rozdzielczą, pod konsolą środkową lub za schowkiem. Po wybraniu miejsca, należy podłączyć podstawowe zasilanie centralki: stały plus (+12V), masę (-) oraz plus po stacyjce (+15), który zasila centralkę tylko wtedy, gdy zapłon jest włączony. Wszystkie te połączenia wykonujemy zgodnie ze schematem dołączonym do centralki.

Elektryka dla opornych: Jak prawidłowo podłączyć sterownik?

Podłączenie elektryczne to często najbardziej newralgiczny punkt montażu centralnego zamka. Precyzyjne wykonanie tych czynności jest absolutnie kluczowe dla prawidłowego działania całego systemu. W tej sekcji wyjaśnimy krok po kroku, jak zidentyfikować przewody i podłączyć sterownik, nawet jeśli nie jesteś ekspertem od samochodowej elektryki.

Klucz do sukcesu: Jak za pomocą multimetru znaleźć właściwe przewody?

Aby podłączyć uniwersalny sterownik do istniejącej instalacji samochodu, musisz najpierw zidentyfikować przewody, które sterują fabrycznym zamkiem. Tutaj z pomocą przychodzi multimetr lub próbnik napięcia. Po zlokalizowaniu wiązki przewodów zamka (zazwyczaj w progu drzwi kierowcy lub w okolicach kolumny kierownicy), należy kolejno sprawdzać napięcie na poszczególnych przewodach. Szukamy takich, na których pojawia się impuls (plusowy lub masowy) w momencie zamykania i otwierania zamka za pomocą kluczyka. To kluczowy krok, od którego zależy poprawne działanie całego systemu.

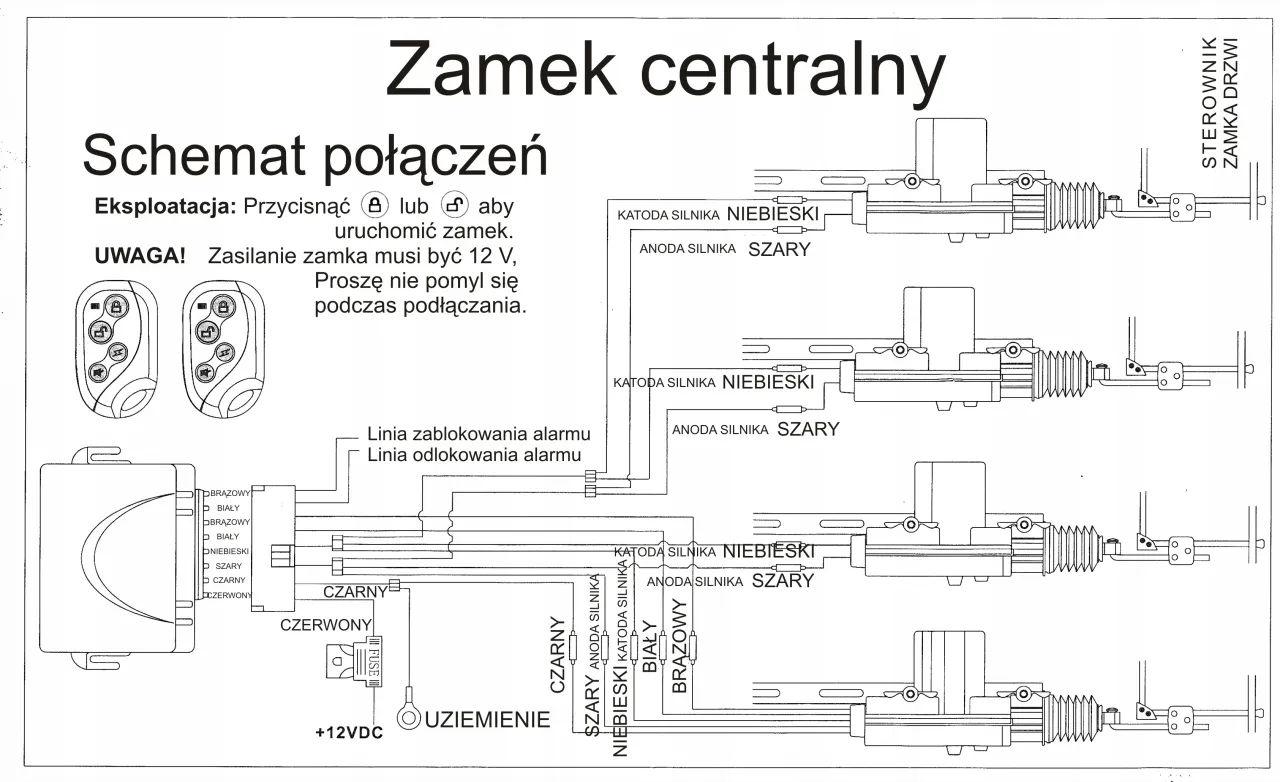

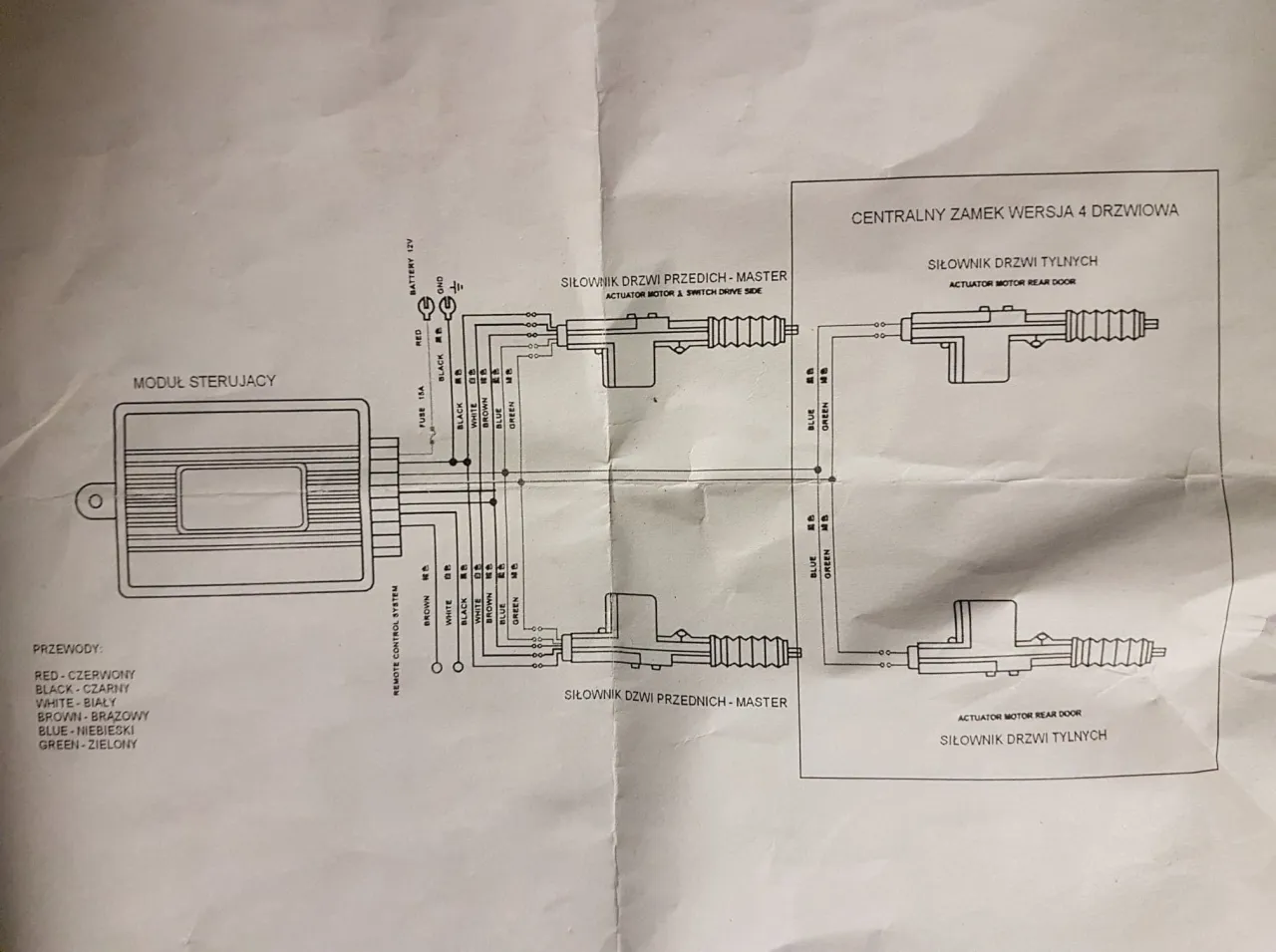

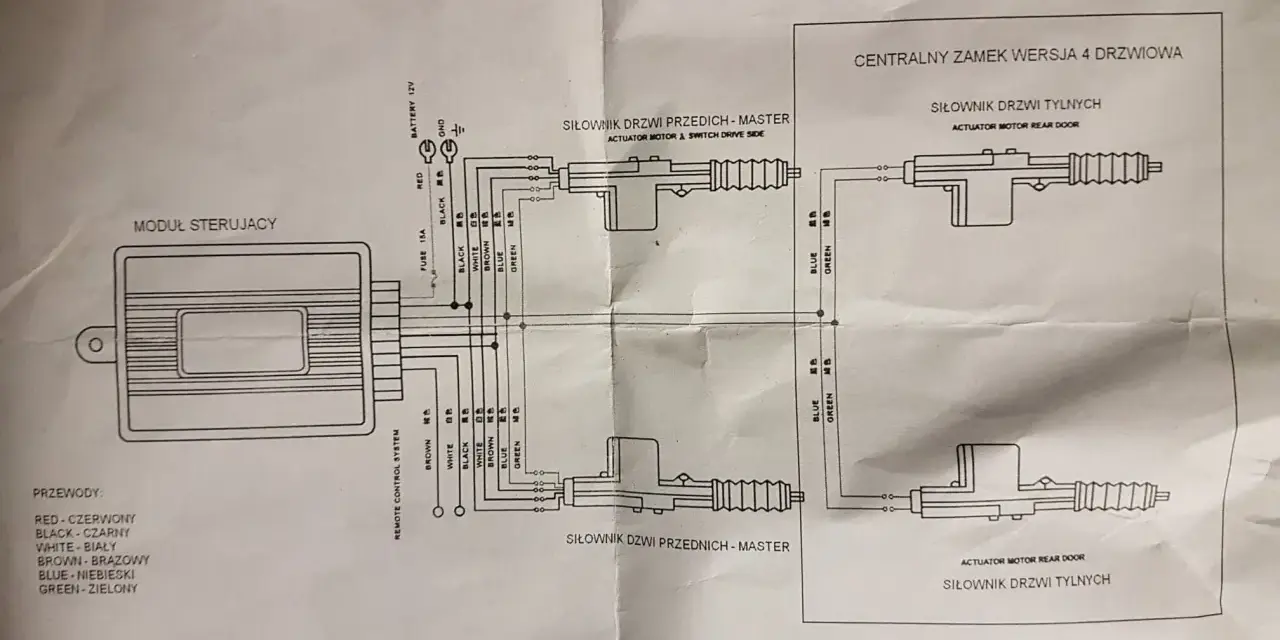

Schemat 1: Podłączenie w instalacji sterowanej masą (-) - najczęstszy przypadek

Większość samochodów na rynku europejskim posiada instalację sterowaną masą. Oznacza to, że fabryczny moduł zamka, po otrzymaniu sygnału z kluczyka, podaje masę (-) na odpowiednie przewody siłowników, powodując ich ruch. W takim przypadku, uniwersalny sterownik centralnego zamka podłączamy w taki sposób, aby sam wysyłał impuls masowy do fabrycznego modułu lub bezpośrednio do siłowników. Według danych Autolux-Lublin, identyfikacja rodzaju sterowania jest kluczowa dla poprawnego montażu. Należy zwrócić uwagę na schemat połączeń dołączony do centralki, który dokładnie określa, które wyjścia centralki należy podłączyć do konkretnych przewodów w samochodzie.

Schemat 2: Podłączenie w instalacji sterowanej plusem (+) - co musisz wiedzieć?

Choć rzadsze, niektóre samochody mogą posiadać instalację sterowaną plusem (+). W tym scenariuszu, fabryczny moduł zamka podaje impuls plusowy na przewody sterujące siłownikami. Jeśli Twój samochód należy do tej grupy, musisz odpowiednio podłączyć uniwersalny sterownik. Centralka będzie wtedy wysyłać impuls plusowy, symulując sygnał z kluczyka. Dokładne połączenia powinny być zgodne ze schematem producenta centralki, który uwzględnia możliwość sterowania plusem. Prawidłowe rozpoznanie tego typu sterowania jest niezbędne, aby uniknąć uszkodzenia instalacji.

Podłączenie dodatkowych funkcji: Kierunkowskazy i otwieranie klapy bagażnika

Wiele uniwersalnych sterowników centralnego zamka oferuje możliwość podłączenia dodatkowych funkcji, które znacząco zwiększają komfort użytkowania. Jedną z najpopularniejszych jest mignięcie kierunkowskazami przy otwieraniu i zamykaniu auta. Aby to zrealizować, należy zlokalizować przewody kierunkowskazów (zazwyczaj w kolumnie kierownicy lub w progu) i podłączyć do nich wyjścia centralki przez diody prostownicze. Diody zapobiegają cofaniu się impulsu do centralki i chronią przed zwarciami. Inną przydatną funkcją jest sterowanie otwieraniem klapy bagażnika, jeśli Twoje auto posiada elektryczny zamek tej klapy. W tym celu należy podłączyć odpowiednie wyjście centralki do przewodu sterującego zamkiem bagażnika.

Najczęstsze problemy po montażu i ich proste rozwiązania

Nawet przy starannym montażu, czasami mogą pojawić się drobne problemy. Nie martw się większość z nich jest łatwa do zdiagnozowania i rozwiązania. Oto przegląd najczęstszych usterek i sposoby ich naprawy.

Ratunku, nie działa! Co sprawdzić, gdy zamek w ogóle nie reaguje?

Jeśli po montażu centralny zamek w ogóle nie reaguje na polecenia z pilota lub przycisku, warto sprawdzić kilka podstawowych rzeczy:

• Przepalony bezpiecznik: To najczęstsza przyczyna. Sprawdź bezpieczniki zarówno te dedykowane centralki, jak i te w instalacji samochodu, które mogą być powiązane z obwodem zamka.
• Brak zasilania lub masy na sterowniku: Użyj multimetru, aby upewnić się, że centralka otrzymuje stabilne zasilanie (+12V) i ma prawidłowe połączenie z masą (-).
• Wyczerpana bateria w pilocie: Czasami problem jest tak prosty jak rozładowana bateria. Wymień ją na nową.
• Brak połączenia z siłownikami: Sprawdź ciągłość przewodów łączących centralkę z siłownikami.

Zamyka zamiast otwierać? Jak naprawić odwrotne działanie siłowników?

Jeśli centralny zamek działa, ale zamyka drzwi, gdy powinien je otwierać (i odwrotnie), najprawdopodobniej doszło do błędu w podłączeniu przewodów sterujących. W uniwersalnych sterownikach zazwyczaj są dwa przewody odpowiedzialne za sterowanie kierunkiem ruchu siłowników. Wystarczy zamienić miejscami te dwa przewody na wyjściach centralki lub, jeśli to możliwe, w samym siłowniku "master", aby odwrócić działanie systemu.

Problem z jednymi drzwiami - diagnoza uszkodzonego siłownika lub przewodu

Gdy centralny zamek działa poprawnie we wszystkich drzwiach oprócz jednych, problem zazwyczaj leży w konkretnych drzwiach. Najczęstsze przyczyny to:

• Uszkodzony siłownik: Sprawdź multimetrem, czy siłownik otrzymuje impuls elektryczny. Jeśli tak, a mimo to nie reaguje, najprawdopodobniej jest on uszkodzony i wymaga wymiany.
• Przetarty lub przerwany przewód: Szczególnie w gumowej przelotce między drzwiami a karoserią, przewody są narażone na uszkodzenia mechaniczne. Użyj multimetru, aby sprawdzić ciągłość przewodów w tym miejscu.

Pilot nie chce się zaprogramować? Procedura kodowania krok po kroku

Programowanie pilota do centralki to zazwyczaj prosty proces, jednak jego dokładna procedura może się różnić w zależności od modelu centralki. Ogólna zasada polega na włączeniu stacyjki, naciśnięciu specjalnego przycisku programowania na centralce, a następnie jednoczesnym naciśnięciu przycisku na pilocie. Zawsze odsyłaj do instrukcji obsługi dołączonej do Twojej centralki tam znajdziesz precyzyjne kroki, które należy wykonać.

Finalizacja projektu: Składanie wszystkiego w całość i testy

Po wykonaniu wszystkich połączeń elektrycznych i montażu mechanicznego, nadszedł czas na dopracowanie szczegółów i upewnienie się, że wszystko działa jak należy. Estetyczne wykończenie i dokładne testy to gwarancja długotrwałej satysfakcji z przeprowadzonej modyfikacji.

Ostatnie szlify: Jak estetycznie zamocować przewody i złożyć tapicerkę?

Teraz, gdy wszystkie elementy są na swoim miejscu, zadbaj o porządek. Przewody wewnątrz drzwi i pod deską rozdzielczą zamocuj za pomocą opasek zaciskowych (trytytek), tak aby nie wisiały luźno, nie przeszkadzały w działaniu mechanizmów (np. opuszczania szyby) i nie były widoczne po złożeniu. Następnie przystąp do prawidłowego złożenia tapicerki drzwi. Upewnij się, że wszystkie spinki wskoczyły na swoje miejsce, a śruby zostały dokręcone. Sprawdź, czy klamki, przełączniki szyb i inne elementy działają poprawnie po zamontowaniu boczków.

Test generalny: Sprawdzenie działania każdego elementu systemu

To moment prawdy! Dokładne przetestowanie całego systemu jest kluczowe. Sprawdź działanie centralnego zamka zarówno z pilota, jak i z kluczyka (jeśli Twój samochód na to pozwala) we wszystkich drzwiach. Upewnij się, że wszystkie drzwi zamykają się i otwierają płynnie i jednocześnie. Jeśli podłączyłeś dodatkowe funkcje, takie jak kierunkowskazy czy otwieranie bagażnika, przetestuj również je.

Przeczytaj również: Centralny zamek A4 B5 nie działa? Pompka - lokalizacja, naprawa

Jak dbać o nowy centralny zamek, aby służył przez lata?

Aby Twój nowo zamontowany centralny zamek służył Ci bezawaryjnie przez długie lata, warto pamiętać o kilku prostych zasadach konserwacji. Regularne smarowanie mechanizmów zamków w drzwiach pomoże utrzymać je w dobrej kondycji. Co jakiś czas warto również sprawdzić stan przewodów w gumowych przelotkach, aby upewnić się, że nie uległy przetarciu. Pamiętaj o wymianie baterii w pilocie, gdy tylko zauważysz, że jego zasięg spada. Unikaj również nadmiernego obciążania siłowników, na przykład próbując otwierać lub zamykać drzwi na siłę, gdy są zablokowane. Według danych Autolux-Lublin, regularna konserwacja może znacząco przedłużyć żywotność systemu.
