Centralny zamek w Zafirze odmawia posłuszeństwa? Dowiedz się, gdzie szukać źródła problemu
Kiedy nasz Opel Zafira przestaje reagować na sygnały z pilota lub drzwi otwierają się i zamykają kapryśnie, pierwszą myślą jest zazwyczaj właśnie awaria sterownika centralnego zamka. Zanim jednak zabierzemy się za rozbieranie półki w poszukiwaniu tajemniczego modułu, warto upewnić się, że to właśnie on jest winowajcą. Lokalizacja tego elementu jest kluczowa, ale równie ważne jest zrozumienie, jakie objawy faktycznie mogą na niego wskazywać. Pamiętajmy, że nowoczesne samochody to skomplikowane układy elektroniczne, a problemy z centralnym zamkiem mogą mieć różne źródła.To na pewno centralka? Najczęstsze objawy, które wskazują na jej awarię
Zanim zaczniemy poszukiwania modułu sterującego, przyjrzyjmy się objawom, które mogą sugerować jego awarię. Jednym z najbardziej oczywistych sygnałów jest całkowity brak reakcji na sygnały z pilota samochód po prostu ignoruje próby otwarcia lub zamknięcia drzwi. Innym częstym problemem jest niedziałanie zamka w jednych lub wszystkich drzwiach, podczas gdy pozostałe działają poprawnie. Czasem możemy zaobserwować też niepokojące zjawisko samoczynnego zamykania lub otwierania drzwi, co może być zarówno irytujące, jak i potencjalnie niebezpieczne. W niektórych przypadkach, zamiast ruchu rygli, słychać jedynie charakterystyczne "cykanie" przekaźników dochodzące z okolic deski rozdzielczej lub bagażnika, co również może wskazywać na problem z modułem sterującym lub jego zasilaniem.
Zanim zaczniesz rozkręcać auto – proste rzeczy, które musisz sprawdzić najpierw (bezpieczniki, pilot)
Zanim przejdziemy do bardziej skomplikowanych operacji, takich jak demontaż elementów wnętrza, warto sprawdzić kilka podstawowych, a często pomijanych kwestii. Po pierwsze, sprawdź bezpieczniki odpowiedzialne za układ centralnego zamka. Zazwyczaj znajdują się one w skrzynkach pod deską rozdzielczą lub w komorze silnika. Ich przepalenie to prosta i tania w naprawie przyczyna problemów. Po drugie, upewnij się, że bateria w pilocie jest naładowana lub wymień ją na nową. Czasem najprostsze rozwiązania są najbardziej skuteczne. Warto również, zwłaszcza w Zafirze B i C, sprawdzić ciągłość przewodów w gumowych przelotkach łączących drzwi z karoserią. Te miejsca są narażone na przetarcia i złamania, co może skutkować problemami z elektryką, w tym z centralnym zamkiem.
Lokalizacja krok po kroku w Oplu Zafira A (1999-2005)
W pierwszej generacji Opla Zafiry, czyli modelu produkowanym w latach 1999-2005, odnalezienie dedykowanego modułu sterującego centralnym zamkiem jest stosunkowo proste. Producent zdecydował się na umieszczenie go w łatwo dostępnym miejscu w kabinie, co ułatwia diagnostykę i ewentualną wymianę. Przygotujcie się na demontaż kilku elementów, ale efekt końcowy powinien przynieść satysfakcję z odnalezienia winowajcy.
Gdzie Opel ukrył moduł zamka? Precyzyjne umiejscowienie po stronie pasażera

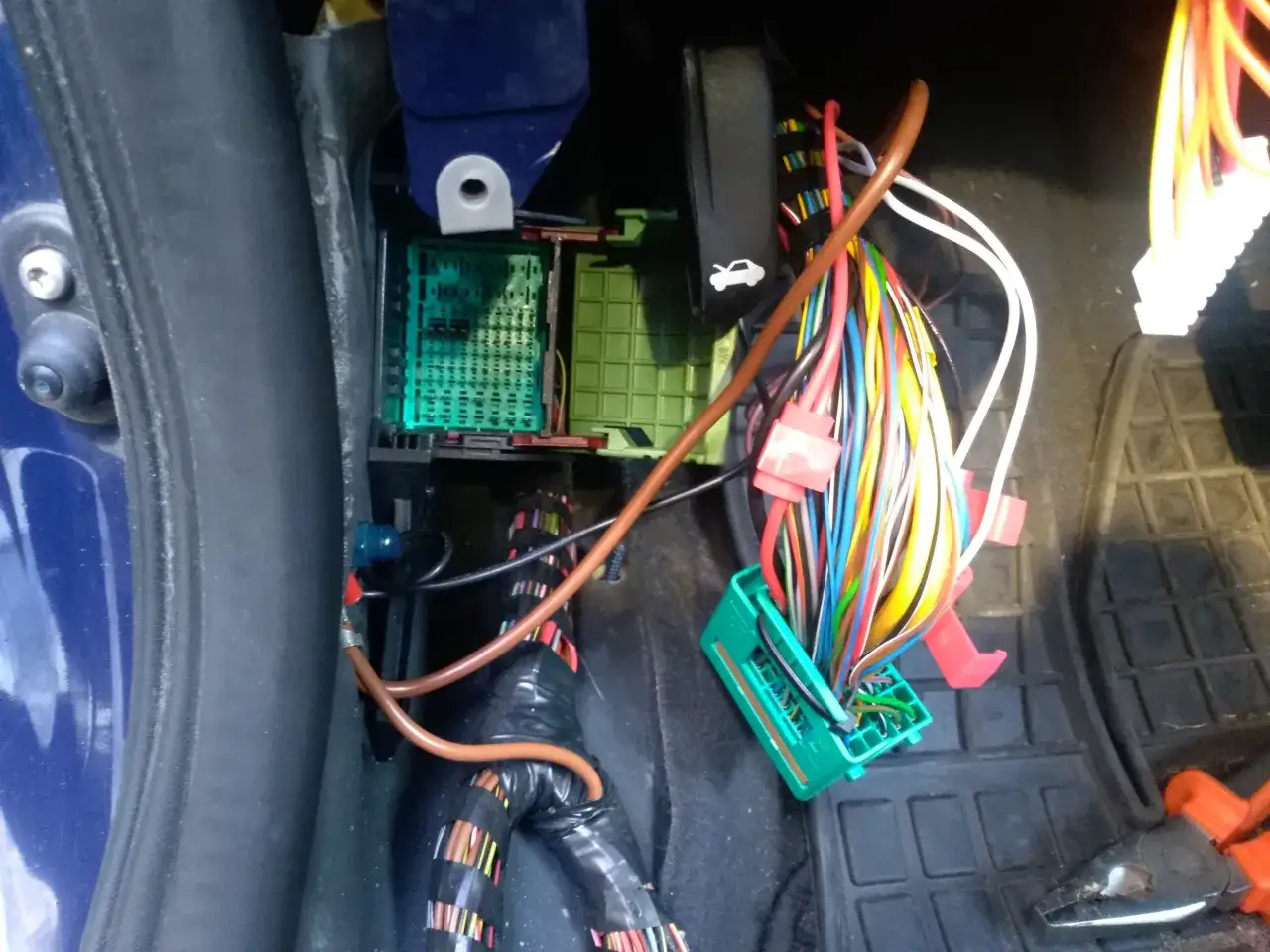

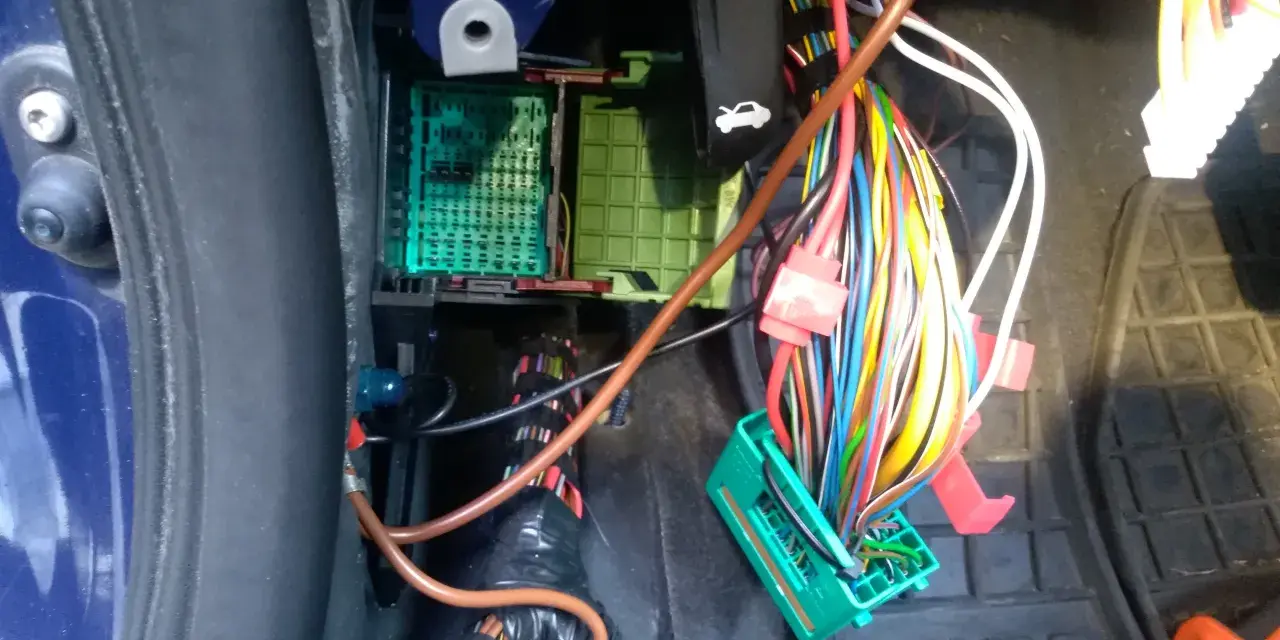

W Oplu Zafira A, poszukiwany moduł centralnego zamka znajduje się w kabinie pojazdu, a dokładniej po stronie pasażera. Najczęściej jest on ukryty w okolicy nóg pasażera, blisko prawego przedniego słupka. Jest to niewielkie, zazwyczaj czarne pudełko, do którego wpięta jest jedna lub kilka kostek elektrycznych. Jego lokalizacja w tym miejscu ułatwia dostęp, co jest dużą zaletą w porównaniu do późniejszych generacji modelu.
Jak dostać się do centralki? Instrukcja demontażu schowka i osłon
Aby uzyskać dostęp do modułu, zazwyczaj konieczne jest zdemontowanie schowka pasażera lub bocznej osłony znajdującej się w tej okolicy. Proces ten jest zazwyczaj intuicyjny. Zacznij od odkręcenia śrub mocujących schowek mogą być one widoczne po jego otwarciu lub ukryte pod plastikowymi zaślepkami. Czasami wystarczy jedynie odpiąć zatrzaski. Po zdjęciu schowka lub osłony, moduł powinien być widoczny. Warto przy tym uważać na delikatne elementy plastikowe, aby ich nie uszkodzić. Jeśli moduł jest głębiej, może być konieczne odkręcenie dodatkowych elementów mocujących.
Jak wygląda poszukiwany moduł i na co zwrócić uwagę przy jego wymontowaniu?
Poszukiwany moduł to zazwyczaj niewielkie, prostokątne pudełko wykonane z czarnego plastiku. Jego rozmiary mogą się różnić, ale zazwyczaj nie przekraczają kilkunastu centymetrów długości. Kluczowe jest zwrócenie uwagi na wtyczki elektryczne, które są do niego podłączone. Przed demontażem modułu, konieczne jest odłączenie akumulatora, aby uniknąć zwarcia. Następnie delikatnie odepnij kostki elektryczne, zwracając uwagę na zatrzaski zabezpieczające. Sam moduł może być przykręcony lub po prostu wciśnięty w swoje miejsce. Po wymontowaniu, warto obejrzeć go pod kątem ewentualnych widocznych uszkodzeń, takich jak przypalenia czy pęknięcia obudowy.Sprawa się komplikuje: Gdzie jest sterownik w Oplu Zafira B (2005-2014)?
W przypadku Opla Zafiry B, produkowanego w latach 2005-2014, sprawa lokalizacji sterowania centralnym zamkiem staje się nieco bardziej złożona. Producenci zaczęli integrować wiele funkcji w większych modułach elektronicznych, co oznacza, że nie znajdziemy tu już prostej, dedykowanej "centralki" w tym samym miejscu co w Zafirze A. Zrozumienie tej zmiany jest kluczowe do prawidłowej diagnozy problemu.
Dlaczego w Zafirze B nie znajdziesz klasycznej "centralki"? Wprowadzenie do modułów REC i BCM
W Zafirze B nie znajdziemy już osobnego modułu odpowiedzialnego wyłącznie za centralny zamek. Funkcje te zostały włączone do bardziej rozbudowanych systemów elektronicznych. Głównymi "podejrzanymi" są tutaj dwa moduły: Tylny Moduł Elektroniczny (REC Rear Electrical Center) oraz Moduł Sterujący Nadwoziem (BCM Body Control Module). REC zazwyczaj zarządza elektroniką tylnej części samochodu, w tym zamkami, podczas gdy BCM jest centralnym komputerem sterującym wieloma funkcjami nadwozia. Awaria jednego z nich może objawiać się problemami z centralnym zamkiem.
Główny podejrzany: Jak znaleźć moduł REC w bagażniku i za co on odpowiada?
W większości przypadków Zafiry B, za sterowanie centralnym zamkiem odpowiada moduł REC. Jego lokalizacja to bagażnik pojazdu, zazwyczaj po lewej stronie. Aby się do niego dostać, będziesz musiał zdemontować fragment tapicerki bocznej. Moduł REC jest większą skrzynką elektroniczną, do której podłączonych jest wiele wiązek przewodów. Jest on odpowiedzialny nie tylko za centralny zamek, ale także za oświetlenie bagażnika, tylne światła czy wycieraczkę tylnej szyby. Problemy z którymkolwiek z tych elementów mogą wskazywać na jego awarię.
Alternatywna lokalizacja: Kiedy winowajcą jest moduł BCM pod deską rozdzielczą?
W niektórych wersjach wyposażenia Opla Zafiry B, funkcje centralnego zamka mogą być realizowane przez Moduł Sterujący Nadwoziem (BCM). Jest to główny komputer samochodu, który zarządza praktycznie całą elektroniką pokładową. Jego lokalizacja to zazwyczaj wnętrze pojazdu, w okolicach kolumny kierownicy lub za konsolą centralną. Dostęp do niego może być bardziej skomplikowany i wymagać demontażu większej ilości elementów deski rozdzielczej. Jeśli REC wydaje się być w porządku, warto rozważyć problem z BCM.
Nowoczesne rozwiązania w Zafirze C Tourer (2011-2019)
W najnowszej generacji Opla Zafiry, czyli modelu C Tourer (produkowanego od 2011 do 2019 roku), systemy elektroniczne są jeszcze bardziej zintegrowane. Sterowanie centralnym zamkiem jest w pełni wbudowane w jeden, centralny moduł, co oznacza, że diagnoza i ewentualna wymiana mogą być bardziej wymagające niż w poprzednich wersjach.
Jeden mózg operacji: Rola zintegrowanego modułu BCM w sterowaniu zamkami
W Zafirze C Tourer, za wszystkie funkcje związane z centralnym zamkiem odpowiada Moduł Sterujący Nadwoziem (BCM). Jest to serce całej elektroniki pojazdu, zarządzające nie tylko zamkami, ale także oświetleniem, elektrycznymi szybami, wycieraczkami, a nawet systemami bezpieczeństwa. Awaria tego modułu może objawiać się szerokim wachlarzem problemów, nie tylko związanych z otwieraniem i zamykaniem drzwi. Dlatego, jeśli podejrzewasz problem z centralnym zamkiem w Zafirze C, najprawdopodobniej będziesz miał do czynienia właśnie z modułem BCM.
Gdzie dokładnie szukać modułu BCM w Zafirze C i jak go rozpoznać?
Moduł BCM w Zafirze C Tourer znajduje się zazwyczaj w kabinie pojazdu, w okolicy deski rozdzielczej. Jego dokładna lokalizacja może się nieznacznie różnić w zależności od wersji wyposażenia, ale najczęściej jest on umieszczony w dolnej części konsoli środkowej lub w pobliżu kolumny kierownicy. Rozpoznanie go może być trudniejsze, ponieważ jest to zazwyczaj duża skrzynka elektroniczna z licznymi złączami. Warto poszukać oznaczeń na obudowie lub skonsultować się z dokumentacją techniczną pojazdu lub schematami elektrycznymi.
To nie zawsze moduł! Inne typowe przyczyny awarii centralnego zamka w Zafirze
Choć moduł sterujący jest częstą przyczyną problemów z centralnym zamkiem, warto pamiętać, że nie jest to jedyne możliwe źródło awarii. Wiele innych, często pomijanych elementów może powodować podobne objawy, a ich sprawdzenie jest zazwyczaj prostsze i tańsze niż wymiana całego modułu elektronicznego. Zanim więc zdecydujemy się na ingerencję w elektronikę, przyjrzyjmy się alternatywnym możliwościom.
Problem, o którym zapominasz: Sprawdź wiązki przewodów w drzwiach i klapie bagażnika
Jednym z najczęstszych i często niedocenianych problemów, szczególnie w Oplach Zafira B i C, są uszkodzone wiązki przewodów. Szczególnie narażone są miejsca, gdzie kable przechodzą między drzwiami a karoserią, przez gumowe przelotki. Ciągłe otwieranie i zamykanie drzwi powoduje naprężenia i zginanie przewodów, co z czasem może prowadzić do ich przetarcia lub złamania. Podobne problemy mogą dotyczyć wiązki prowadzącej do klapy bagażnika. Uszkodzenie pojedynczego przewodu może skutkować brakiem działania centralnego zamka w konkretnych drzwiach lub nawet w całym samochodzie.
Uszkodzony siłownik w drzwiach – jak go zdiagnozować i odróżnić od awarii centralki?
Jeśli problem z centralnym zamkiem dotyczy tylko jednych drzwi, istnieje duże prawdopodobieństwo, że winowajcą jest uszkodzony siłownik zamka w tych konkretnych drzwiach. Siłownik to mały silniczek elektryczny, który fizycznie otwiera i zamyka rygiel. Jego awarię można zdiagnozować, słuchając, czy po próbie otwarcia/zamknięcia drzwi słychać pracę silniczka wewnątrz drzwi. Jeśli słychać klikanie lub nic się nie dzieje, a pozostałe zamki działają, to właśnie siłownik jest prawdopodobnie uszkodzony. Jest to znacznie prostsza i tańsza naprawa niż wymiana całego modułu sterującego.
Wymiana modułu – czy to zadanie dla amatora?
Po zlokalizowaniu i zdiagnozowaniu problemu z modułem sterującym centralnym zamkiem, pojawia się pytanie: czy jestem w stanie samodzielnie go wymienić? W przypadku starszych modeli, jak Zafira A, może to być zadanie wykonalne. Jednak w nowszych generacjach, gdzie elektronika jest bardziej skomplikowana, pojawiają się dodatkowe wyzwania, takie jak konieczność programowania komputerowego. Warto rozważyć, czy samodzielna naprawa jest warta ryzyka i potencjalnych kosztów związanych z błędami.
Czy po wymianie modułu (BCM/REC) konieczne jest programowanie komputerowe?
W przypadku wymiany modułów takich jak BCM czy REC, zwłaszcza w Zafirze B i C, programowanie komputerowe jest zazwyczaj konieczne. Nowe moduły muszą zostać "sparowane" z samochodem, aby poprawnie komunikowały się z innymi sterownikami i rozpoznawały kluczyki. Bez odpowiedniego oprogramowania i sprzętu diagnostycznego, nowy moduł może nie działać wcale lub działać nieprawidłowo. Jest to zadanie, które zazwyczaj wymaga wizyty w specjalistycznym warsztacie lub u autoryzowanego dealera Opla.
Przeczytaj również: Jak zdjąć koło zapasowe Fiat Ducato - Poradnik krok po kroku
Kiedy samodzielna naprawa ma sens, a kiedy lepiej powierzyć Zafirę specjaliście?
Samodzielna naprawa ma sens, gdy problem dotyczy prostych kwestii, takich jak bezpieczniki, bateria w pilocie, czy uszkodzone przewody w przelotkach. Również w przypadku Zafiry A, gdzie moduł jest łatwo dostępny i zazwyczaj nie wymaga programowania, samodzielna wymiana jest możliwa. Jednak w przypadku Zafiry B i C, gdzie mamy do czynienia z modułami REC i BCM, a wymiana często wiąże się z koniecznością programowania komputerowego, lepiej powierzyć to zadanie specjaliście. Ryzyko popełnienia błędu i pogorszenia sytuacji jest wysokie, a koszty naprawy przez fachowca mogą okazać się niższe niż koszt naprawy błędów popełnionych samodzielnie.
