Montaż podgrzewanych foteli Passat B5 - Zrób to sam krok po kroku

Montaż podgrzewanych foteli w Volkswagenie Passat B5 to modyfikacja, która znacząco podnosi komfort podróżowania, zwłaszcza w chłodniejsze miesiące. Choć może wydawać się skomplikowana, z odpowiednim przygotowaniem i cierpliwością jest w zasięgu możliwości wielu entuzjastów motoryzacji. Ten artykuł to kompleksowy przewodnik, który krok po kroku przeprowadzi Cię przez proces montażu i podłączenia podgrzewanych foteli w Twoim Passacie B5. Dowiesz się, jakie części są niezbędne, jak bezpiecznie przeprowadzić instalację elektryczną i na co zwrócić szczególną uwagę, aby cieszyć się komfortem ciepłych siedzeń w chłodne dni.

Zanim zaczniesz: Co musisz wiedzieć o montażu grzanych foteli w Passacie B5

Zanim jeszcze sięgniesz po narzędzia, kluczowe jest solidne przygotowanie teoretyczne. Zrozumienie specyfiki instalacji w Twoim konkretnym egzemplarzu Passata B5 to podstawa sukcesu. Różnice w fabrycznym okablowaniu czy dostępności miejsc na przełączniki mogą znacząco wpłynąć na zakres prac i poziom trudności. Passat B5 to popularny model, który często pada ofiarą takich modyfikacji, dlatego warto poznać jego tajniki przed rozpoczęciem pracy.

Czy każdy Passat B5 jest gotowy na taką modyfikację? Sprawdź kluczowe różnice w instalacji

Nie każdy Passat B5 jest identycznie przygotowany do montażu podgrzewanych foteli. Różnice mogą dotyczyć obecności fabrycznych wiązek elektrycznych, miejsc na montaż przełączników w konsoli środkowej, a nawet dostępności zasilania po stacyjce. Warto zatem zajrzeć pod fotele i do konsoli, aby ocenić, czy Twój egzemplarz posiada jakieś fabryczne przygotowanie. Może się okazać, że część okablowania jest już na miejscu, co znacząco ułatwi dalsze prace. W przeciwnym razie, będziesz musiał przygotować się na poprowadzenie całej instalacji od podstaw.

Instalacja fabryczna a dokładana – co to dla Ciebie oznacza w praktyce?

Jeśli Twój Passat B5 posiada fabryczne przygotowanie do montażu podgrzewanych foteli, prace będą znacznie prostsze. Często oznacza to obecność części wiązki elektrycznej, a nawet dedykowanych złączy. W przypadku instalacji dokładanej, czyli montażu od zera, będziesz musiał samodzielnie poprowadzić całą wiązkę, dobrać odpowiednie bezpieczniki i przekaźniki. Oznacza to więcej pracy, ale również daje pełną kontrolę nad procesem i pozwala na dopasowanie instalacji do własnych potrzeb. Niezależnie od sytuacji, modyfikacja jest jak najbardziej możliwa, wymaga jedynie odpowiedniego zaangażowania.

Kompletna lista zakupów: Niezbędne części i narzędzia do operacji "Ciepłe Siedzenia"

Skompletowanie wszystkich niezbędnych części i narzędzi przed rozpoczęciem pracy to połowa sukcesu. Upewnij się, że masz wszystko pod ręką, zanim zaczniesz demontaż. To pozwoli Ci uniknąć niepotrzebnych przerw w pracy i frustracji związanej z poszukiwaniem brakujących elementów w trakcie kluczowych etapów montażu.

Fotele z matami grzewczymi: Oryginał, zamiennik czy uniwersalne maty?

Podstawą są fotele wyposażone w maty grzewcze. Najlepszym rozwiązaniem są oryginalne fotele z Volkswagena Passata B5, które gwarantują idealne dopasowanie i często posiadają fabryczne okablowanie. Alternatywą są zamienniki, które mogą być dobrym kompromisem między ceną a jakością. Uniwersalne maty grzewcze to najtańsza opcja, ale ich montaż w istniejących fotelach wymaga większej precyzji i może być bardziej skomplikowany w podłączeniu. Zdecydowanie rekomenduję fotele z oryginalnymi matami grzewczymi, aby zapewnić najlepszą jakość i bezpieczeństwo.

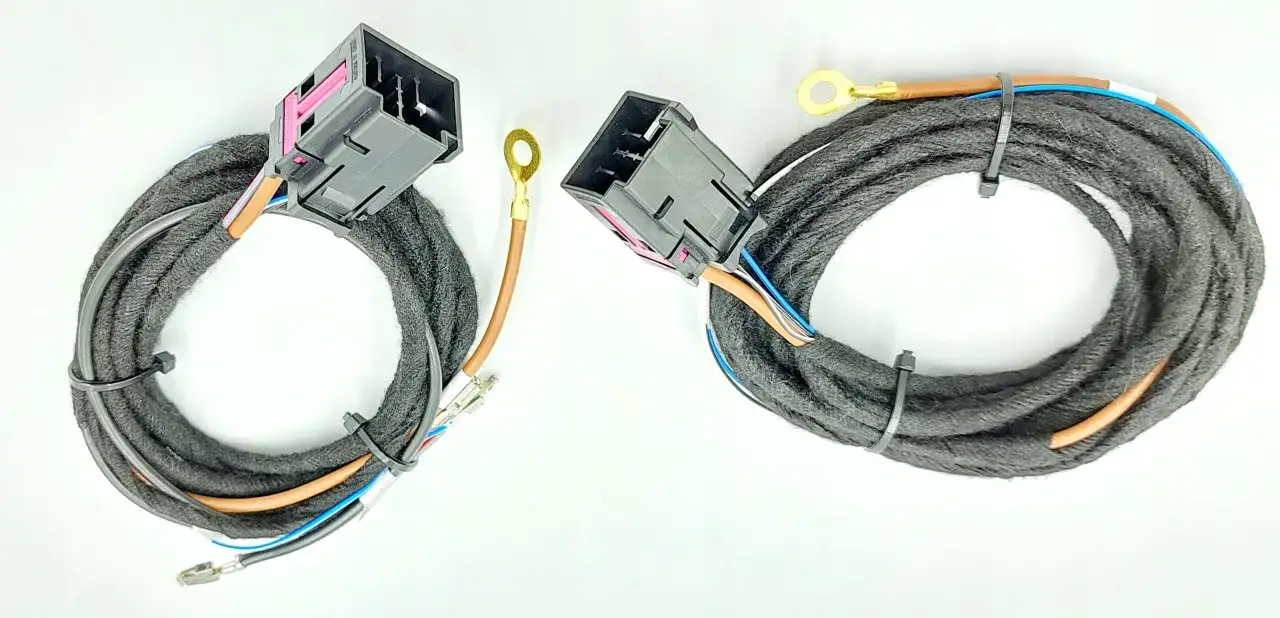

Wiązka elektryczna: Kupić gotową, zlecić wykonanie czy zrobić samemu?

Wiązka elektryczna to kręgosłup całej instalacji, łączący fotele z panelem sterowania i skrzynką bezpieczników. Masz kilka opcji: gotowa wiązka jest najwygodniejsza, często typu "plug & play", ale może być droga. Zlecenie wykonania wiązki profesjonalnemu warsztatowi gwarantuje dopasowanie i jakość, ale wiąże się z kosztami i czasem oczekiwania. Samodzielne wykonanie jest najtańsze, ale wymaga dobrej znajomości elektryki samochodowej i jest czasochłonne. Pamiętaj, że według Gomb-Zlom.pl, uszkodzona lub niekompletna wiązka to jeden z najczęstszych problemów po montażu, dlatego warto postawić na jakość.

Panel sterowania, przekaźniki i bezpieczniki – jak dobrać odpowiednie komponenty?

Panel sterowania, czyli przyciski lub pokrętła, pozwalają na regulację temperatury grzania. Musi on być odpowiednio zamontowany w konsoli środkowej. Kluczowe są również odpowiednie przekaźniki, które chronią instalację przed przeciążeniem, oraz bezpieczniki. Dla zasilania ogrzewania foteli zazwyczaj stosuje się bezpiecznik o wartości 30A. Upewnij się, że wszystkie te komponenty są ze sobą kompatybilne i spełniają wymogi bezpieczeństwa.

Niezbędnik majsterkowicza: Jakie narzędzia musisz przygotować przed pracą?

Aby sprawnie przeprowadzić montaż, przygotuj sobie zestaw podstawowych narzędzi. Będą Ci potrzebne: zestaw kluczy nasadowych i płaskich, śrubokręty (krzyżakowe, płaskie, torx), szczypce do cięcia i ściągania izolacji, miernik uniwersalny (multimetr) do weryfikacji połączeń, izolacja (taśma izolacyjna, koszulki termokurczliwe), opaski zaciskowe do porządkowania kabli, a także latarka czołowa, która ułatwi pracę w ciemnych zakamarkach wnętrza. Posiadanie odpowiednich narzędzi znacznie przyspieszy i ułatwi cały proces.

Montaż krok po kroku: Jak bezpiecznie i poprawnie podłączyć podgrzewane fotele?

To serce całego poradnika. Precyzyjne wykonanie każdego kroku jest kluczowe dla bezpieczeństwa i poprawnego działania instalacji. Postępuj zgodnie z poniższą instrukcją, a unikniesz błędów i zapewnisz sobie komfort ciepłych siedzeń.

Krok 0: Bezpieczeństwo przede wszystkim – absolutna konieczność odłączenia akumulatora

1. Odłączenie akumulatora: To absolutnie najważniejszy krok. Zapobiega on zwarciom, potencjalnym błędom w systemach elektronicznych samochodu (jak np. kontrolka poduszki powietrznej) i chroni Cię przed porażeniem prądem.
2. Procedura: Aby bezpiecznie odłączyć akumulator, najpierw poluzuj i zdejmij klemę masy (czarną), a następnie klemę plusową (czerwoną).
3. Dodatkowe środki ostrożności: Po odłączeniu akumulatora odczekaj kilka minut. Pozwoli to na rozładowanie kondensatorów w układach elektronicznych pojazdu, co dodatkowo zwiększa bezpieczeństwo pracy.

Krok 1: Demontaż starych foteli i konsoli środkowej bez uszkodzeń

1. Demontaż foteli: Odkręć śruby mocujące fotele do podłogi pojazdu. Zazwyczaj znajdują się one pod plastikowymi osłonami.
2. Odpinanie kostek: Pod każdym fotelem znajduje się kilka kostek elektrycznych. Odpinaj je ostrożnie, naciskając odpowiednie zatrzaski. Szczególną uwagę zwróć na kostki poduszek powietrznych i czujników zajęcia fotela są one delikatne.
3. Wyjęcie foteli: Po odkręceniu i odpięciu wszystkich połączeń, ostrożnie wyjmij fotele z wnętrza samochodu, uważając, aby nie porysować plastików czy tapicerki.
4. Demontaż konsoli środkowej: Aby uzyskać dostęp do miejsca montażu panelu sterowania i poprowadzić wiązkę, konieczne może być zdemontowanie części konsoli środkowej. Zazwyczaj wymaga to odkręcenia kilku śrub i delikatnego podważenia elementów.

Krok 2: Prowadzenie nowej wiązki elektrycznej – najlepsza trasa pod tapicerką

1. Planowanie trasy: Najlepszą trasą dla wiązki elektrycznej jest poprowadzenie jej pod wykładziną podłogową. Powinna ona biec od foteli, przez tunel środkowy, do konsoli, a następnie do skrzynki bezpieczników.
2. Zabezpieczanie wiązki: Aby wiązka nie przeszkadzała w użytkowaniu samochodu i była chroniona przed uszkodzeniem, zabezpiecz ją opaskami zaciskowymi lub owiń taśmą izolacyjną.
3. Estetyka: Staraj się poprowadzić kable w sposób jak najbardziej estetyczny i niewidoczny. Unikaj luźnych przewodów, które mogą być narażone na uszkodzenia lub po prostu wyglądać niechlujnie.

Krok 3: Identyfikacja i podłączanie kostek pod fotelami – na co zwrócić szczególną uwagę (kostka airbag!)?

1. Identyfikacja kostek: Zlokalizuj kostki, do których podłączysz przewody od mat grzewczych. Często są to te same kostki, do których podłączone były fabryczne złącza fotela.
2. Podłączenie mat: Podłącz maty grzewcze do wiązki elektrycznej zgodnie ze schematem. Upewnij się, że połączenia są solidne i dobrze zaizolowane.
3. Kostka AIRBAG: To niezwykle ważny element. Nieprawidłowe podłączenie lub uszkodzenie kostki poduszki powietrznej może skutkować zapaleniem się kontrolki AIRBAG na desce rozdzielczej. W takim przypadku konieczna będzie wizyta w serwisie w celu skasowania błędu. Według wskazówek z Gomb-Zlom.pl, zapalenie się kontrolki airbag po ponownym podłączeniu akumulatora, jeśli zapłon został włączony przy odpiętych kostkach foteli, jest częstym problemem.
4. Inne kostki: Podłącz również pozostałe kostki, takie jak te od czujników zajęcia fotela czy elektrycznej regulacji, jeśli występują w Twoim modelu.

Krok 4: Montaż panelu sterowania i finalne podpięcie do instalacji samochodu

1. Montaż panelu: Zamontuj panel sterowania (pokrętła lub przyciski) w przygotowanym miejscu w konsoli środkowej. Upewnij się, że jest stabilny i dobrze osadzony.
2. Podłączenie panelu: Podłącz panel sterowania do wiązki elektrycznej.
3. Finalne podpięcie: Podłącz wiązkę do instalacji samochodu. Kluczowe jest prawidłowe podłączenie zasilania (+12V po stacyjce), masy oraz ewentualnie podświetlenia panelu. Wpięcie się w istniejącą instalację powinno być wykonane w sposób bezpieczny, najlepiej z wykorzystaniem odpowiednich złączek lub adapterów.

Schemat podłączenia elektryki – serce całej instalacji, które musisz zrozumieć

Schemat elektryczny to Twój najważniejszy przewodnik. Poświęć czas na jego dokładne zrozumienie, nawet jeśli początkowo wydaje się skomplikowany. Poprawne odczytanie schematu pozwoli Ci uniknąć błędów, które mogłyby doprowadzić do uszkodzenia komponentów lub nawet pożaru instalacji.

Rozszyfrowanie kluczowych przewodów: Gdzie znaleźć zasilanie (+12V), masę i podświetlenie?

Zasilanie (+12V po stacyjce): Jest to kluczowe dla bezpieczeństwa i komfortu. Podłączenie zasilania "po stacyjce" oznacza, że fotele będą grzały tylko wtedy, gdy włączony jest zapłon. W Passacie B5 można znaleźć odpowiednie źródło zasilania w skrzynce bezpieczników lub w okolicach gniazda zapalniczki. Masa: Punkt masowy jest niezbędny do zamknięcia obwodu. Najlepiej podłączyć go do fabrycznego punktu masowego w karoserii samochodu. Podświetlenie: Jeśli chcesz, aby panel sterowania podświetlał się razem z oświetleniem wnętrza, musisz znaleźć odpowiedni przewód zasilający oświetlenie deski rozdzielczej.

Bezpieczne źródło prądu: Jak i gdzie wpiąć się w skrzynkę bezpieczników?

Wpięcie się w skrzynkę bezpieczników wymaga ostrożności. Należy użyć bezpiecznika o odpowiedniej wartości (np. 30A dla ogrzewania foteli) i wpiąć go w wolne miejsce lub, co jest często stosowane, za pomocą specjalnego adaptera typu "piggyback fuse". Adapter ten pozwala na podłączenie dodatkowego obwodu bez ingerencji w fabryczną instalację. Upewnij się, że wybrane gniazdo bezpiecznika dostarcza zasilanie tylko po przekręceniu kluczyka w stacyjce. To kluczowe dla ochrony instalacji przed przeciążeniem i zapewnienia prawidłowego działania systemu.

Pinout dla początkujących: Jak czytać schematy i nie pomylić pinów w kostkach?

Pojęcie "pinout" odnosi się do układu pinów w danej kostce elektrycznej. Zrozumienie pinoutu jest absolutnie kluczowe, aby podłączyć przewody we właściwe miejsca. Zawsze weryfikuj numery pinów na schemacie z fizycznymi oznaczeniami na kostkach często są one wybite na plastikowej obudowie. Korzystaj z miernika uniwersalnego, aby potwierdzić ciągłość połączeń i prawidłowe podłączenie każdego przewodu. Pomyłka w pinach może prowadzić do uszkodzenia komponentów, a nawet do nieprawidłowego działania poduszek powietrznych.

Coś poszło nie tak? Najczęstsze problemy po montażu i ich proste rozwiązania

Nie przejmuj się, jeśli po montażu pojawią się drobne problemy. To normalne w przypadku tak złożonych modyfikacji. Znajomość najczęstszych usterek pozwoli Ci szybko zdiagnozować i naprawić ewentualne błędy, a spokojne podejście do diagnostyki jest kluczem do sukcesu.

Fotele w ogóle nie grzeją – od czego zacząć diagnostykę? (Bezpiecznik, przekaźnik, kostki)

• Sprawdź bezpiecznik: Pierwszym krokiem jest zweryfikowanie, czy bezpiecznik odpowiedzialny za ogrzewanie foteli nie jest przepalony. Zlokalizuj go w skrzynce bezpieczników i w razie potrzeby wymień na nowy o tej samej wartości.
• Sprawdź przekaźnik: Upewnij się, że przekaźnik odpowiedzialny za załączanie ogrzewania działa poprawnie. Możesz go przetestować lub, jeśli masz wątpliwości, wymienić na nowy.
• Sprawdź kostki i połączenia: Dokładnie sprawdź wszystkie kostki elektryczne pod fotelami i w konsoli środkowej. Upewnij się, że są prawidłowo wpięte i nie ma luźnych połączeń.
• Wiązka elektryczna: Zbadaj całą wiązkę pod kątem widocznych uszkodzeń, przetarć lub przerw w przewodach.
• Mata grzewcza: Choć rzadziej, możliwa jest również usterka samej maty grzewczej. Według Gomb-Zlom.pl, brak grzania często spowodowany jest przepalonym bezpiecznikiem, uszkodzonym przekaźnikiem lub przerwą w macie grzewczej.

Problem z regulacją mocy grzania – winny panel sterujący czy błąd w podłączeniu?

Jeśli fotele grzeją, ale masz problem z regulacją mocy grzania, najczęściej winny jest panel sterowania (np. uszkodzone tranzystory sterujące) lub błąd w podłączeniu przewodów sterujących do panelu. Zacznij od dokładnego sprawdzenia połączeń elektrycznych do panelu. Jeśli przewody są podłączone prawidłowo, a problem nadal występuje, rozważ wymianę lub naprawę samego panelu sterowania. Uszkodzenie tranzystorów w panelu jest częstą przyczyną problemów z płynną regulacją temperatury.

Świeci się kontrolka AIRBAG po montażu – jak uniknąć tego błędu i co zrobić, gdy już się pojawi?

• Zapobieganie: Kluczowe jest bezwzględne odłączenie akumulatora przed rozpoczęciem prac i unikanie włączania zapłonu przy odpiętych kostkach foteli.
• Diagnostyka: Kontrolka AIRBAG zapala się, gdy system wykryje odpięcie poduszki powietrznej lub czujnika zajęcia fotela.
• Rozwiązanie: W większości przypadków, po prawidłowym podłączeniu wszystkich kostek, błąd ten trzeba będzie skasować za pomocą komputera diagnostycznego (np. VCDS). Nie ignoruj tej kontrolki, ponieważ może ona oznaczać niesprawność całego systemu bezpieczeństwa.

Wielki finał: Składanie wnętrza i pierwszy, satysfakcjonujący test

Zbliżamy się do końca naszej operacji. To moment, w którym cała Twoja praca zostanie zwieńczona sukcesem. Satysfakcja z samodzielnie wykonanej modyfikacji i komfort ciepłych foteli wynagrodzą Ci włożony wysiłek.

Jak poprawnie zamontować fotele i elementy konsoli, by nic nie trzeszczało?

1. Montaż foteli: Ostrożnie wsuń fotele z powrotem na swoje miejsce i przykręć je do podłogi. Upewnij się, że śruby są dokręcone z odpowiednim momentem, aby zapewnić stabilność.
2. Podłączenie kostek: Ponownie podłącz wszystkie kostki elektryczne pod fotelami. Upewnij się, że każda kostka jest prawidłowo wpięta i zatrzaśnięta.
3. Montaż konsoli: Zamontuj z powrotem elementy konsoli środkowej. Zwróć uwagę na wszystkie zaczepy i śruby, aby elementy były stabilne i nie powodowały nieprzyjemnych odgłosów podczas jazdy.
4. Sprawdzenie luzów: Po zmontowaniu wszystkiego, sprawdź, czy wszystkie elementy są stabilne i nie mają luzów.

Przeczytaj również: Rozładowany akumulator zablokował auto? Otwórz centralny zamek!

Test działania "na gorąco" – sprawdź, czy wszystko działa jak w fabrycznej instalacji

1. Podłączenie akumulatora: Podłącz akumulator, pamiętając o prawidłowej kolejności: najpierw plus, potem masa.
2. Pierwsze uruchomienie: Włącz zapłon i obserwuj kontrolki na desce rozdzielczej. Upewnij się, że nie świeci się żadna niepokojąca kontrolka, zwłaszcza AIRBAG.
3. Test grzania: Ustaw panel sterowania na różne poziomy grzania i sprawdź, czy maty grzewcze nagrzewają się równomiernie i z odpowiednią mocą.
4. Test regulacji: Sprawdź, czy regulacja mocy grzania działa poprawnie na wszystkich poziomach.
5. Ostateczna weryfikacja: Upewnij się, że wszystkie funkcje foteli, w tym ewentualna elektryczna regulacja, działają bez zarzutu. Gratulacje! Udało Ci się pomyślnie zamontować podgrzewane fotele w swoim Passacie B5!
