Jak działa centralny zamek w samochodzie - schemat, awarie

Od wygody po bezpieczeństwo: Dlaczego zrozumienie działania centralnego zamka jest kluczowe?

Centralny zamek to jedna z tych samochodowych wygód, które doceniamy najbardziej, gdy przestają działać. Jedno naciśnięcie przycisku lub przekręcenie kluczyka i wszystkie drzwi, a często także bagażnik i wlew paliwa, są bezpiecznie zamknięte lub otwarte. To nie tylko kwestia komfortu, ale także bezpieczeństwa szybkie zamknięcie auta po wyjściu lub otwarcie go tuż przed wejściem do środka, zwłaszcza w deszczu czy po zmroku, jest nieocenione. Zrozumienie, jak ten pozornie prosty mechanizm działa, otwiera drzwi do samodzielnej diagnostyki i potencjalnych oszczędności.

Właśnie dlatego tak ważne jest, aby zgłębić tajniki działania centralnego zamka, poznać jego budowę i schemat. Wiedza ta może okazać się bezcenna, gdy napotkasz na problem. Zamiast od razu jechać do warsztatu i ponosić koszty, możesz samodzielnie zdiagnozować prostą usterkę, taką jak rozładowana bateria w pilocie czy przepalony bezpiecznik. To nie tylko oszczędność pieniędzy, ale także satysfakcja z własnoręcznego rozwiązania problemu i poszerzenia wiedzy technicznej o swoim samochodzie.

Jak centralny zamek ułatwia codzienne życie i chroni Twój pojazd?

Centralny zamek to prawdziwy synonim wygody w nowoczesnym samochodzie. Wyobraź sobie sytuację, gdy wracasz z zakupami i masz pełne ręce toreb. Zamiast otwierać każde drzwi po kolei, wystarczy jedno kliknięcie pilotem, by całe auto było gotowe do wejścia. Podobnie jest z zamykaniem masz pewność, że wszystkie punkty są zabezpieczone, co znacząco podnosi poziom bezpieczeństwa Twojego pojazdu i jego zawartości. Ta funkcja, choć często traktowana jako oczywista, stanowi fundament komfortowego i bezpiecznego użytkowania samochodu na co dzień.

Kiedy podstawowa wiedza o zamku pozwoli Ci uniknąć kosztownych napraw?

Zdarza się, że drobna niedogodność związana z centralnym zamkiem urasta do rangi poważnej usterki w oczach właściciela, prowadząc do niepotrzebnych wizyt u mechanika. Wiedza o tym, jak działa system gdzie znajduje się sterownik, jak działają siłowniki, a nawet jak wygląda podstawowy schemat elektryczny może uchronić Cię przed takimi sytuacjami. Na przykład, jeśli centralny zamek przestaje reagować, a Ty wiesz, że pierwszym krokiem jest sprawdzenie bezpieczników lub baterii w pilocie, możesz samodzielnie rozwiązać problem, oszczędzając czas i pieniądze. To właśnie ta podstawowa znajomość mechanizmów pozwala odróżnić błahostkę od faktycznej awarii.

Architektura systemu: Poznajj kluczowe elementy centralnego zamka

Aby w pełni zrozumieć, jak działa centralny zamek, musimy przyjrzeć się jego poszczególnym elementom. Każdy z nich odgrywa kluczową rolę w całym procesie, a ich współdziałanie zapewnia płynne i bezproblemowe ryglowanie oraz odryglowywanie drzwi. Poznajmy te komponenty, które tworzą serce systemu centralnego zamka.

Sterownik (Moduł komfortu): Mózg całej operacji – gdzie go szukać?

Sterownik, często nazywany modułem komfortu, to swoisty mózg całego systemu centralnego zamka. To on odbiera sygnały z różnych źródeł czy to z pilota, kluczyka w stacyjce, czy przycisku na desce rozdzielczej. Po przetworzeniu otrzymanego sygnału, sterownik wysyła odpowiednie impulsy elektryczne do siłowników, nakazując im zamknięcie lub otwarcie zamków. Lokalizacja sterownika może się różnić w zależności od modelu samochodu; często jest on ukryty w desce rozdzielczej, pod tapicerką siedzenia lub w słupku B, jako część większego modułu zarządzającego komfortem pojazdu.

Siłownik "Master": Cichy dowódca w drzwiach kierowcy

Siłownik "master" to specjalny rodzaj siłownika, zazwyczaj umieszczony w drzwiach kierowcy. Jego rola jest podwójna. Po pierwsze, tak jak każdy inny siłownik, fizycznie porusza mechanizmem zamka. Po drugie, i co kluczowe, posiada on dodatkowe czujniki i okablowanie, które informują sterownik o aktualnym stanie zamka czy jest on otwarty, czy zamknięty. Dzięki temu, gdy przekręcisz kluczyk w zamku drzwi kierowcy, siłownik "master" "wie", jaki jest stan zamka i przekazuje tę informację do sterownika, który następnie instruuje pozostałe siłowniki, by dostosowały się do tej zmiany.

Siłowniki "Slave": Jak wykonują polecenia otwarcia i zamknięcia?

Siłowniki "slave" to pozostałe siłowniki w drzwiach pasażera, tylnych drzwiach, a także te odpowiedzialne za klapę bagażnika czy wlew paliwa. Ich zadanie jest prostsze niż siłownika "master" są one typowymi wykonawcami poleceń. Po otrzymaniu impulsu elektrycznego ze sterownika, siłownik "slave" porusza wewnętrznym mechanizmem zamka, powodując jego otwarcie lub zamknięcie. Nie posiadają one funkcji informowania sterownika o swoim stanie, działają na zasadzie "wykonaj polecenie".

Pilot i odbiornik: Jak sygnał radiowy zamieniany jest w fizyczny ruch rygla?

Pilot zdalnego sterowania to Twoje okno na świat centralnego zamka. Naciśnięcie przycisku na pilocie wysyła zakodowany sygnał radiowy. Ten sygnał jest odbierany przez antenę i odbiornik znajdujący się w samochodzie. Odbiornik, często zintegrowany ze sterownikiem lub modułem komfortu, przekazuje odebrany sygnał do sterownika. Sterownik następnie dekoduje polecenie (np. "zamknij wszystkie drzwi") i wysyła odpowiednie impulsy elektryczne do siłowników, inicjując cały proces zamykania.

Okablowanie i złącza: Ukryte nerwy systemu, o których nie można zapomnieć

Choć często pomijane, okablowanie i złącza są absolutnie kluczowe dla prawidłowego działania centralnego zamka. To one tworzą sieć "nerwów" łączącą wszystkie komponenty systemu sterownik, siłowniki, odbiornik. Przez te przewody przepływają sygnały sterujące i zasilanie. Szczególną uwagę należy zwrócić na przewody przechodzące przez gumowe przelotki w drzwiach, ponieważ są one narażone na ciągłe zginanie i mogą ulec uszkodzeniu, co jest jedną z najczęstszych przyczyn awarii centralnego zamka.

Przepływ impulsu krok po kroku: Wizualny przewodnik po schemacie centralnego zamka

Schemat elektryczny centralnego zamka to mapa, która pozwala zrozumieć, jak poszczególne elementy współpracują ze sobą i jak przepływają sygnały. Bez niego diagnostyka problemów byłaby znacznie trudniejsza. Przyjrzyjmy się, jak czytać taki schemat i jak śledzić na nim drogę impulsu elektrycznego w różnych sytuacjach.

Jak czytać schemat elektryczny centralnego zamka? Objaśnienie symboli i kolorów

Czytanie schematu elektrycznego może wydawać się skomplikowane, ale podstawowe zasady są dość proste. Schematy wykorzystują standardowe symbole do reprezentowania komponentów: prostokąty lub kwadraty często oznaczają sterowniki lub przekaźniki, okręgi mogą symbolizować silniki (siłowniki), a linie symbolizują przewody. Linie przerywane lub z kropkami mogą oznaczać połączenia elektryczne. Kolory przewodów są zazwyczaj oznaczone na schemacie (np. czerwony dla zasilania, czarny dla masy), choć warto pamiętać, że mogą się one różnić w zależności od producenta samochodu. Zrozumienie tych podstawowych oznaczeń jest kluczem do interpretacji całego schematu.

Scenariusz 1: Zamykanie auta pilotem – droga sygnału od przycisku do siłownika

Gdy naciskasz przycisk "zamknij" na pilocie, rozpoczyna się fascynujący proces. Pilot wysyła sygnał radiowy, który jest odbierany przez odbiornik w samochodzie. Odbiornik przekazuje go do sterownika. Sterownik, po zidentyfikowaniu polecenia zamykania, wysyła impuls elektryczny do wszystkich siłowników zarówno "master" w drzwiach kierowcy, jak i "slave" w pozostałych drzwiach oraz klapie bagażnika. Impuls ten powoduje, że silniczki wewnątrz siłowników obracają się, przesuwając mechanizm zamka i ryglowanie wszystkich drzwi jednocześnie. Na schemacie można prześledzić tę ścieżkę: od symbolu odbiornika, przez sterownik, aż do linii łączących go z symbolami poszczególnych siłowników.

Scenariusz 2: Otwieranie drzwi kluczykiem – rola siłownika "master" w akcji

Otwieranie samochodu kluczykiem w zamku drzwi kierowcy to kolejny scenariusz, w którym centralny zamek pokazuje swoją inteligencję. Kiedy przekręcasz kluczyk, fizycznie poruszasz mechanizmem zamka. Siłownik "master" w tych drzwiach, dzięki swoim dodatkowym czujnikom, wykrywa ten ruch i wysyła sygnał do sterownika, informując go o zmianie stanu zamka. Sterownik, wiedząc, że drzwi kierowcy zostały otwarte, wysyła impuls do pozostałych siłowników "slave", aby również otworzyły zamki. Schemat pokazuje, jak siłownik "master" jest połączony zarówno z mechanizmem zamka, jak i ze sterownikiem za pomocą dodatkowych linii, które reprezentują sygnały informacyjne.

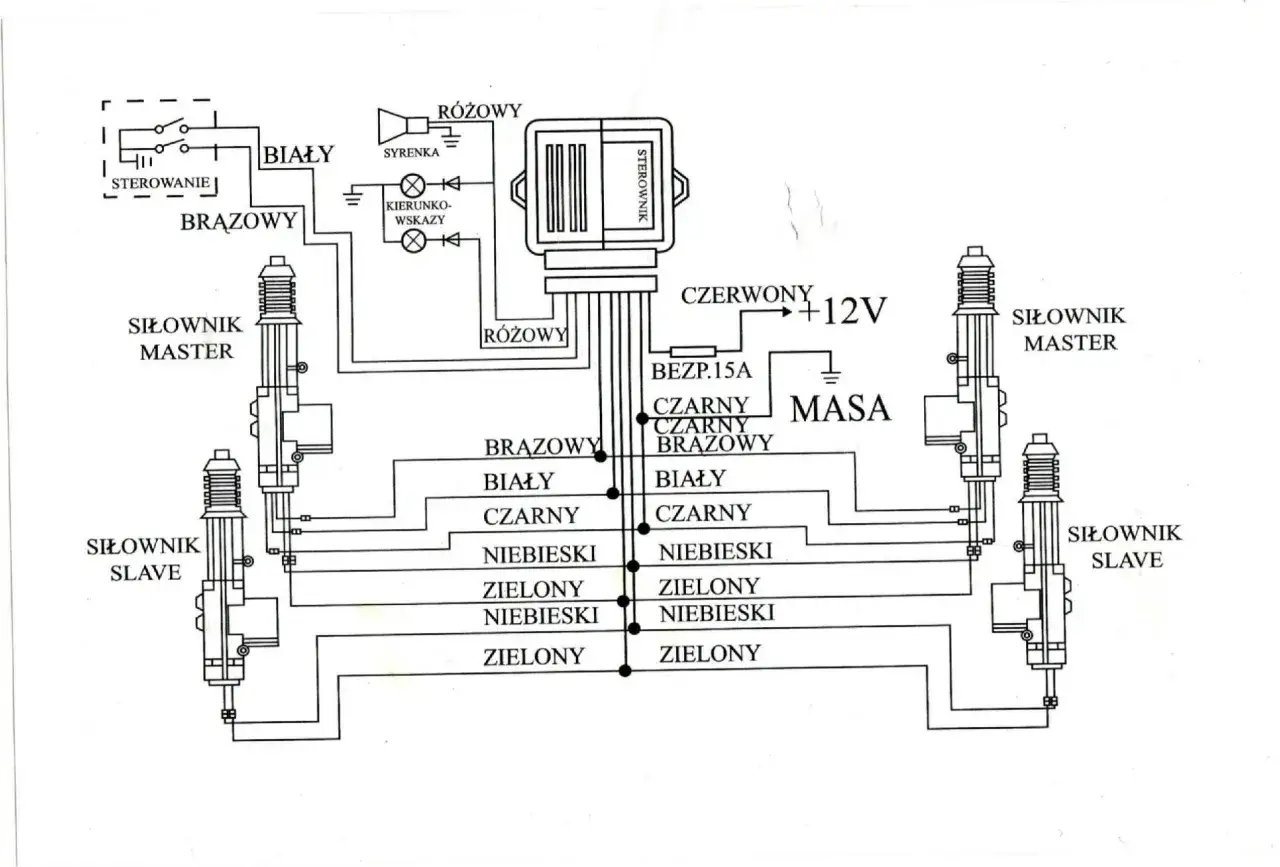

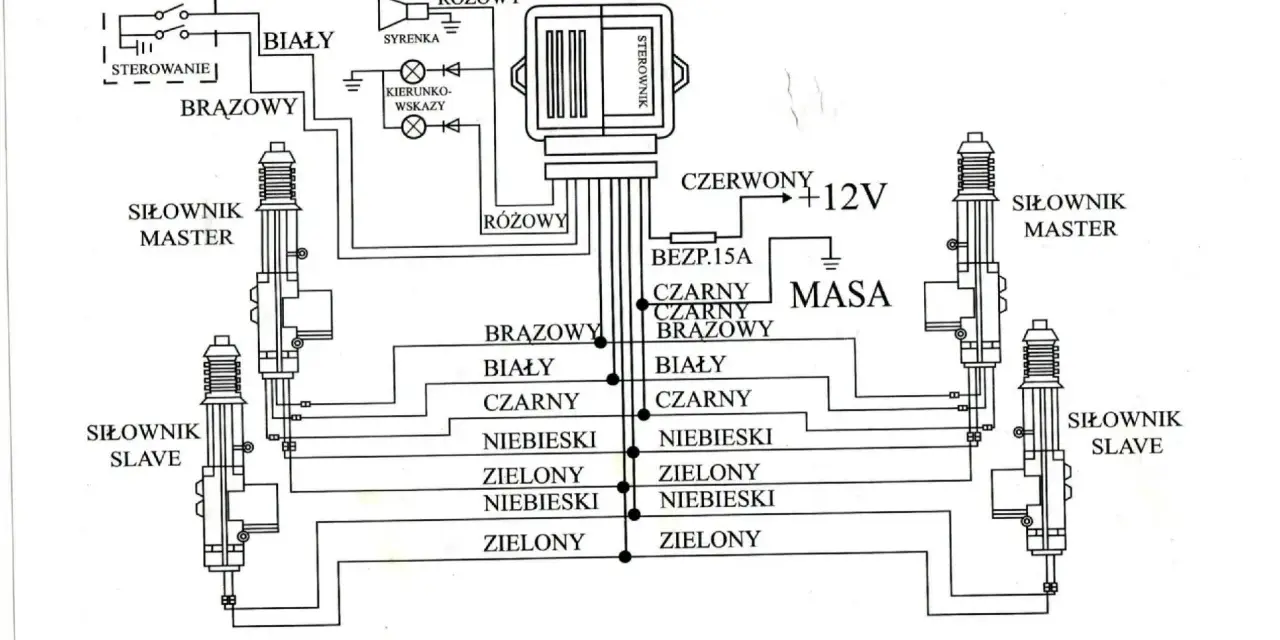

Schemat uniwersalnego centralnego zamka – czym różni się od fabrycznego?

Systemy centralnego zamka montowane fabrycznie w samochodach są zazwyczaj bardziej zintegrowane z innymi modułami pojazdu i oferują szerszy zakres funkcji, takich jak np. domykanie szyb. Ich schematy mogą być bardziej złożone. Uniwersalne zestawy centralnego zamka, które można dokupić i zamontować niezależnie, często mają prostszą budowę. Ich schematy są zazwyczaj łatwiejsze do zrozumienia dla osoby, która nie jest specjalistą skupiają się one na podstawowej komunikacji między sterownikiem, pilotem a siłownikami. Choć mogą oferować mniej funkcji, ich prostota ułatwia diagnostykę i ewentualne naprawy.

Gdy zamek odmawia posłuszeństwa: Najczęstsze awarie i ich diagnostyka na podstawie schematu

Nawet najbardziej niezawodne systemy mogą ulec awarii. Centralny zamek nie jest wyjątkiem. Na szczęście, dzięki znajomości budowy i schematu, wiele typowych problemów można zdiagnozować samodzielnie, a czasem nawet naprawić. Przyjrzyjmy się najczęstszym usterkom i temu, jak schemat może pomóc w ich rozwiązaniu.

Problem: Żadne drzwi nie reagują na pilota ani kluczyk. Co sprawdzić w pierwszej kolejności?

Całkowity brak reakcji centralnego zamka to zazwyczaj sygnał poważniejszego problemu, ale niekoniecznie kosztownego. Pierwszym krokiem jest sprawdzenie baterii w pilocie. Jeśli pilot jest sprawny, należy zlokalizować i sprawdzić bezpieczniki odpowiedzialne za centralny zamek. Schemat elektryczny jest nieoceniony w tym momencie, ponieważ wskaże dokładną lokalizację bezpieczników oraz ich numerację. Kolejnym krokiem jest sprawdzenie, czy do sterownika dociera zasilanie. Schemat pokaże, które piny sterownika odpowiadają za zasilanie i masę, co pozwoli na sprawdzenie ciągłości obwodu za pomocą multimetru.

Problem: Jeden zamek nie działa, a reszta tak. Jak zlokalizować winowajcę?

Jeśli problem dotyczy tylko jednego zamka, winowajcą najczęściej jest siłownik w tych konkretnych drzwiach lub okablowanie do niego prowadzące. Schemat elektryczny pozwoli zidentyfikować, które przewody zasilają i sterują siłownikiem w drzwiach, które sprawiają problem. Można wtedy sprawdzić ciągłość tych przewodów, szczególnie w miejscu przejścia z karoserii do drzwi (tzw. przelotka). Jeśli przewody są w porządku, a sterownik wysyła sygnał, problem leży prawdopodobnie w samym siłowniku, który wymaga wymiany.

Problem: Centralny zamek "wariuje" – sam się otwiera lub zamyka. Gdzie szukać przyczyny?

"Wariujący" centralny zamek, który samoczynnie się otwiera lub zamyka, jest frustrujący i może wskazywać na kilka potencjalnych problemów. Jedną z przyczyn może być uszkodzony sterownik, który wysyła błędne sygnały. Inną możliwością jest zwarcie w okablowaniu, które powoduje nieprawidłowe impulsy. Czasami problemem może być czujnik w siłowniku "master", który błędnie informuje sterownik o stanie zamka. Wilgoć dostająca się do sterownika lub złączy również może powodować takie zachowania. Schemat pomoże zlokalizować podejrzane obwody i komponenty, które warto dokładnie sprawdzić.

Diagnostyka przewodów: Jak sprawdzić ciągłość kabli w przelotce drzwiowej za pomocą multimetru?

Sprawdzenie ciągłości przewodów w przelotce drzwiowej to jedna z najczęstszych czynności diagnostycznych. Potrzebny będzie do tego multimetr ustawiony na pomiar rezystancji (ohmów) lub test ciągłości obwodu (sygnał dźwiękowy). Schemat pomoże zidentyfikować, które konkretnie przewody w wiązce odpowiadają za sterowanie zamkiem w danym drzwi. Następnie należy odłączyć przewody po obu stronach przelotki (w drzwiach i w karoserii) i podłączyć sondy multimetru do odpowiednich końcówek. Jeśli multimetr wskaże niską rezystancję (bliską zeru) lub wyda sygnał dźwiękowy, oznacza to, że przewód jest sprawny. Wysoka rezystancja lub jej brak sygnalizuje przerwę w obwodzie.

Rodzaje systemów centralnego zamka: Co pracuje w Twoim samochodzie?

Systemy centralnego zamka ewoluowały na przestrzeni lat, a ich budowa i sposób działania mogą się znacząco różnić. Zrozumienie tych różnic pomoże Ci lepiej poznać mechanizm działający w Twoim samochodzie i potencjalne problemy z nim związane.

Systemy elektryczne vs pneumatyczne: Różnice w działaniu i typowe usterki

Współczesne samochody niemal w całości korzystają z systemów elektrycznych, gdzie za ruch zamków odpowiadają małe silniczki elektryczne siłowniki. Są one szybkie, precyzyjne i stosunkowo niezawodne. Starsze pojazdy, zwłaszcza luksusowe modele z lat 80. i 90., mogły być wyposażone w systemy pneumatyczne. Działają one na zasadzie sprężonego powietrza generowanego przez centralną pompę. Siłowniki pneumatyczne są mniej popularne i trudniejsze w naprawie. Typowe usterki w systemach pneumatycznych to nieszczelności przewodów powietrznych, awarie pompy lub uszkodzenia samych siłowników. W systemach elektrycznych najczęściej psują się siłowniki, okablowanie lub sterownik.

Fabryczny centralny zamek a zestaw uniwersalny: Wady i zalety obu rozwiązań

Fabryczne systemy centralnego zamka są projektowane i montowane przez producenta samochodu. Ich główną zaletą jest doskonała integracja z innymi systemami pojazdu, często oferują dodatkowe funkcje (jak domykanie szyb czy otwieranie bagażnika z pilota) i są zazwyczaj bardzo niezawodne. Ich wadą może być wyższy koszt naprawy i mniejsza dostępność części zamiennych. Uniwersalne zestawy, montowane jako akcesoria, są zazwyczaj tańsze i prostsze w instalacji. Mogą jednak oferować mniej funkcji i być mniej wytrzymałe. Są jednak dobrym rozwiązaniem, gdy fabryczny system ulegnie awarii, a koszt naprawy jest wysoki, lub gdy chcemy doposażyć starszy samochód.

Przeczytaj również: BMW E39 centralny zamek - Gdzie jest sterownik GM3/ZKE?

Jak rozpoznać, czy w moim aucie można łatwo zamontować uniwersalny sterownik z pilotem?

Montaż uniwersalnego sterownika z pilotem jest najłatwiejszy w samochodach, które posiadają już manualne zamki w drzwiach, ale nie mają fabrycznego centralnego zamka. W takim przypadku wystarczy zamontować siłowniki w drzwiach i podłączyć je do uniwersalnego sterownika. Ważne jest, aby sprawdzić, czy w drzwiach jest wystarczająco dużo miejsca na montaż siłowników oraz czy istnieje możliwość przeprowadzenia przewodów. W samochodach z fabrycznym zamkiem centralnym, ale bez pilota, można zazwyczaj łatwo dołożyć uniwersalny sterownik z pilotem, podłączając go do istniejącej instalacji.

Kluczowe wnioski dla każdego kierowcy: Jak dbać o centralny zamek, by służył latami?

• Regularnie wymieniaj baterię w pilocie słaba bateria to jedna z najczęstszych przyczyn problemów z zasięgiem lub brakiem reakcji.
• Unikaj gwałtownego zamykania i otwierania drzwi zbyt silne pociągnięcie lub pchnięcie może obciążać mechanizm zamka i siłownik.
• Zwracaj uwagę na stan gumowych przelotek między drzwiami a karoserią jeśli są popękane lub uszkodzone, mogą wpuszczać wilgoć i powodować korozję przewodów.
• Jeśli zauważysz jakiekolwiek nieprawidłowości w działaniu centralnego zamka (np. powolne działanie, dziwne dźwięki), nie ignoruj ich szybka diagnostyka może zapobiec poważniejszej awarii.
• W przypadku wilgoci w kabinie lub po umyciu samochodu, upewnij się, że wszystkie zamki działają poprawnie, zanim odjedziesz wilgoć może tymczasowo zakłócić ich pracę.
• W przypadku montażu uniwersalnego systemu, wybieraj produkty renomowanych producentów i rozważ skorzystanie z pomocy fachowca, jeśli nie masz doświadczenia w pracach elektrycznych w samochodzie.
