Montaż centralnego zamka Seicento - Poradnik krok po kroku

Czy montaż centralnego zamka w Seicento jest trudny? Wszystko, co musisz wiedzieć, zanim zaczniesz

Wielu właścicieli Fiatów Seicento zastanawia się, czy samodzielny montaż centralnego zamka to zadanie dla nich. Rozumiem te obawy praca przy instalacji elektrycznej i mechanicznej samochodu może wydawać się skomplikowana. Jednak w przypadku Seicento, które często wyjeżdżało z fabryki bez tego udogodnienia, montaż centralnego zamka jest niezwykle popularną i, co najważniejsze, wykonalną modyfikacją. Choć wymaga cierpliwości i precyzji, nie jest to zadanie zarezerwowane wyłącznie dla profesjonalnych mechaników. Korzyści są jednak nieocenione wygoda otwierania i zamykania wszystkich drzwi jednym przyciskiem to komfort, do którego szybko można się przyzwyczaić, a także niewielki krok w stronę zwiększenia bezpieczeństwa pojazdu.

Przygotowanie to klucz do sukcesu: Kompletujemy narzędzia i zestaw

Jaki uniwersalny centralny zamek wybrać do swojego Seicento?

Wybór odpowiedniego zestawu to pierwszy, bardzo ważny krok. Na rynku dostępne są uniwersalne zestawy centralnych zamków, które zazwyczaj zawierają wszystko, czego potrzebujesz. Zwróć uwagę, aby w pudełku znalazła się centralka sterująca to serce całego systemu. Niezbędne są również piloty, które umożliwią bezprzewodowe sterowanie. Kluczowe są siłowniki: zazwyczaj w zestawie znajdziesz jeden siłownik typu "master" na pięć przewodów, który montuje się w drzwiach kierowcy i odpowiada za sterowanie pozostałymi, oraz kilka siłowników typu "slave" na dwa przewody do pozostałych drzwi. Nie zapomnij o wiązce elektrycznej, która połączy wszystkie elementy. Bardzo ważne jest, aby zestaw zawierał czytelny schemat podłączenia to Twoja mapa drogowa podczas instalacji.

Niezbędnik majsterkowicza: Lista narzędzi, bez których ani rusz

Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia. Oto lista, która pomoże Ci w montażu:

• Zestaw śrubokrętów (płaskie i krzyżakowe)
• Klucze nasadowe lub płasko-oczkowe
• Wiertarka z zestawem wierteł (do ewentualnego wiercenia otworów montażowych)
• Kombinerki i małe kombinerki
• Ściągacz do izolacji
• Miernik uniwersalny (multimetr) absolutnie kluczowe narzędzie do lokalizowania odpowiednich przewodów w instalacji elektrycznej samochodu. Bez niego trudno będzie Ci poprawnie podłączyć zasilanie czy sygnały sterujące.
• Taśma izolacyjna dobrej jakości
• Opaski zaciskowe (trytytki) do uporządkowania przewodów
• Marker do oznaczania przewodów
• Narzędzia do podważania plastików (plastikowe łopatki lub stare karty kredytowe, aby nie uszkodzić tapicerki)

Co znajdziesz w pudełku? Omówienie elementów zestawu: siłowniki, centralka i wiązki

Otwierając pudełko z uniwersalnym zestawem centralnego zamka, natkniesz się na kilka kluczowych komponentów, które warto poznać:

Centralka sterująca: To mózg systemu. Odpowiada za odbieranie sygnałów z pilotów i przekazywanie ich do siłowników, a także za zarządzanie całym procesem zamykania i otwierania. Zazwyczaj jest to niewielka, plastikowa kostka z wyprowadzonymi przewodami.

Piloty: Dwa lub więcej pilotów, które służą do bezprzewodowego sterowania systemem. Po zaprogramowaniu będą komunikować się z centralką.

Siłowniki: To silniczki elektryczne, które fizycznie poruszają mechanizmem zamka w drzwiach. Warto zwrócić uwagę na ich typ. Siłownik "master" (zazwyczaj 5-przewodowy) jest montowany w drzwiach kierowcy i oprócz otwierania/zamykania sam posiada funkcję sterowania pozostałymi siłownikami "slave". Siłowniki "slave" (2-przewodowe) są prostsze i służą jedynie do wykonywania poleceń od siłownika master lub centralki.

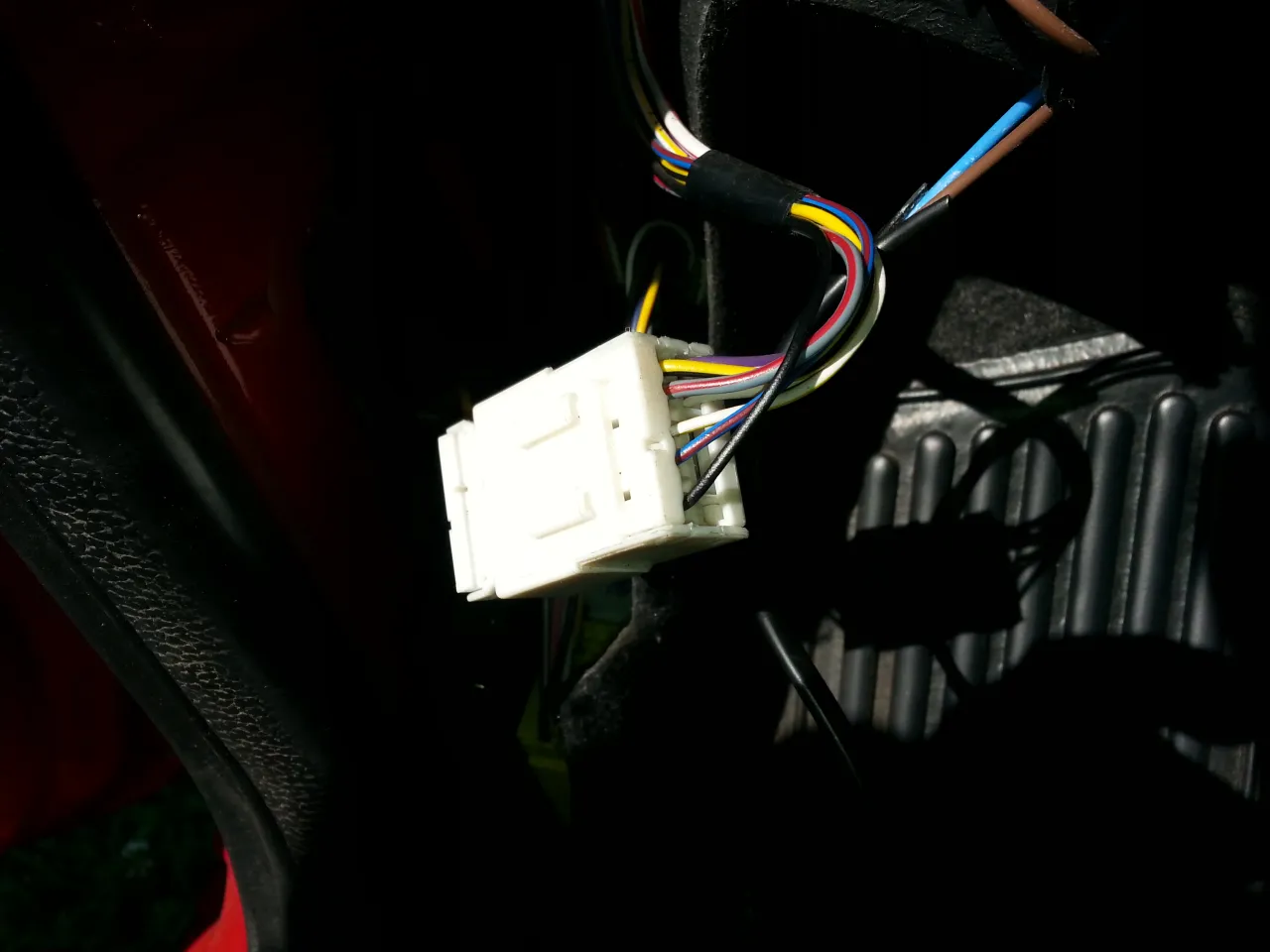

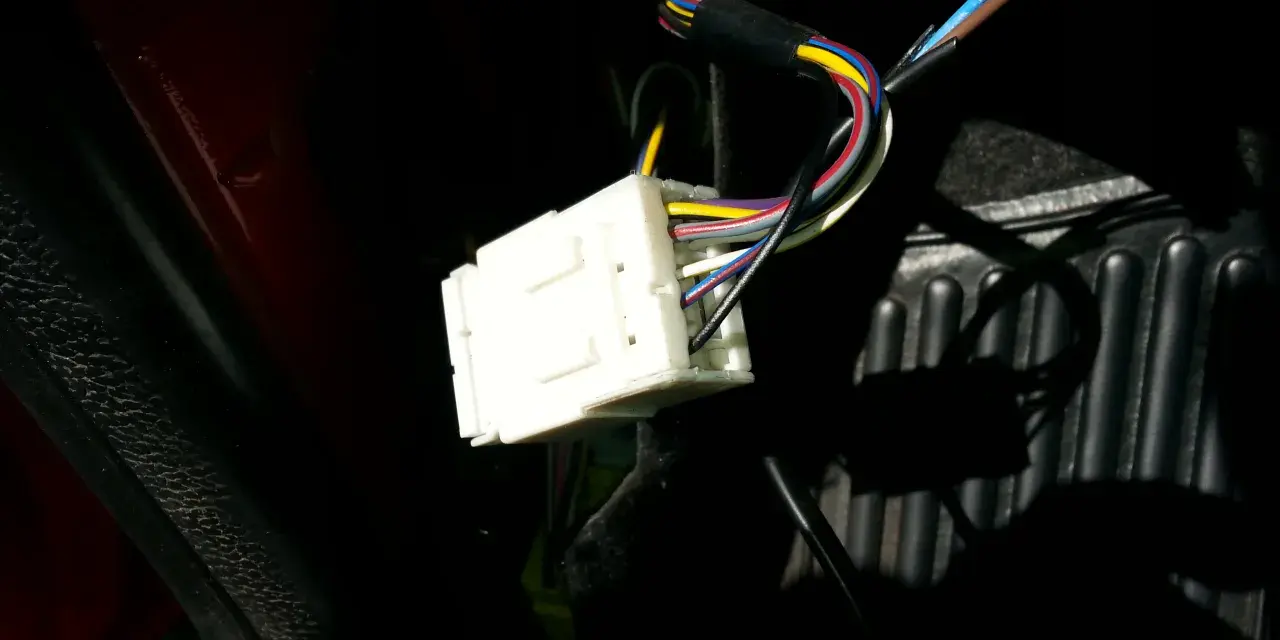

Wiązki elektryczne: Komplet przewodów o różnej długości i grubości, które łączą wszystkie elementy systemu siłowniki z centralką, centralkę z zasilaniem, a także opcjonalnie z innymi elementami instalacji samochodu.

Elementy montażowe: W zestawie znajdziesz również różne blaszki, cięgna, śrubki i wsporniki. Służą one do mechanicznego mocowania siłowników w drzwiach i połączenia ich z fabrycznym mechanizmem zamka. Czasem te elementy wymagają drobnej modyfikacji lub dorobienia.

Montaż krok po kroku: Przeprowadzimy Cię przez cały proces

Krok 1: Jak bezpiecznie zdjąć boczek drzwi w Fiacie Seicento?

Zanim dostaniesz się do mechanizmu zamka, musisz zdjąć tapicerkę drzwi. W Fiacie Seicento zazwyczaj wygląda to następująco:

1. Odkręć śruby: Zlokalizuj i odkręć śruby mocujące boczek. Zazwyczaj znajdują się one w okolicach podłokietnika oraz w dolnej części drzwi.
2. Zdejmij elementy ozdobne/uchwyty: Czasami trzeba zdjąć plastikowe ramki wokół klamek lub uchwytów.
3. Odkręć korbkę do szyb: Jeśli Twoje Seicento ma manualne podnośniki szyb, będziesz musiał zdjąć korbkę. Często wymaga to podważenia zaślepki i odkręcenia śruby mocującej.
4. Delikatnie podważ spinki: Boczek drzwi jest zazwyczaj przytrzymywany przez plastikowe spinki. Użyj narzędzi do podważania, aby delikatnie odciągnąć boczek od ramy drzwi. Pracuj systematycznie dookoła, aby nie uszkodzić spinek ani tapicerki.
5. Odłącz linkę klamki: Po odpięciu boczków od ramy drzwi, może być konieczne odłączenie linki otwierania drzwi od klamki wewnętrznej.

Pamiętaj o ostrożności. Uszkodzone spinki lub pęknięte plastiki mogą później sprawiać problemy.

Krok 2: Montaż siłowników – najważniejszy i najtrudniejszy etap prac

Montaż siłowników to serce mechanicznej części instalacji. To etap, który wymaga najwięcej precyzji i często stanowi największe wyzwanie. Dlaczego? Ponieważ musisz znaleźć idealne miejsce dla siłownika w ograniczonej przestrzeni drzwi i połączyć go z istniejącym mechanizmem zamka w taki sposób, aby zapewnić jego niezawodne działanie.

Oto kluczowe wskazówki:

• Lokalizacja: Siłownik musi być zamocowany wewnątrz drzwi, w miejscu, które pozwoli na swobodne połączenie jego cięgna z mechanizmem zamka. Często trzeba eksperymentować z różnymi pozycjami.
• Połączenie z cięgnem: Po zamocowaniu siłownika, należy połączyć jego wysuwane cięgno z dźwignią lub trzpieniem mechanizmu zamka. Użyj do tego celu elementów dołączonych do zestawu lub dorób własne, jeśli to konieczne.
• Modyfikacje: Bardzo często dołączone do zestawu blaszki montażowe nie pasują idealnie. Bądź przygotowany na konieczność ich dogięcia, przewiercenia lub nawet dorobienia nowych, aby uzyskać stabilne i precyzyjne mocowanie siłownika.
• Precyzja ustawienia: To kluczowe. Siłownik musi mieć możliwość pełnego wysunięcia i schowania cięgna, aby prawidłowo zamykać i otwierać zamek. Zbyt luźne połączenie może powodować, że zamek nie domknie się do końca, a zbyt sztywne może obciążać siłownik lub mechanizm.

Poświęć temu etapowi wystarczająco dużo czasu. Dokładny montaż mechaniczny to gwarancja długiej i bezproblemowej pracy całego systemu.

Krok 3: Jak poprowadzić przewody z drzwi do kabiny, by wyglądało to jak fabryczna instalacja?

Po zamontowaniu siłowników w drzwiach, musisz poprowadzić ich przewody do centralki sterującej, która znajdzie się w kabinie. Aby instalacja wyglądała estetycznie i była bezpieczna, warto zastosować kilka zasad:

Wykorzystaj fabryczne przelotki: Najlepszym rozwiązaniem jest przeciągnięcie przewodów przez gumowe przelotki, które znajdują się między drzwiami a słupkiem karoserii. Są one zaprojektowane tak, aby chronić przewody przed przetarciem i wilgocią.

Zabezpiecz przewody: Nawet wewnątrz przelotki warto dodatkowo zabezpieczyć przewody. Możesz użyć kawałka peszla (karbowanej rury ochronnej) lub owinąć je taśmą izolacyjną, aby zwiększyć ich odporność na ścieranie.

Ukryj przewody: Po wyjściu z przelotki w kabinie, poprowadź przewody wzdłuż fabrycznych wiązek, pod listwami progowymi lub podszybiem. Użyj opasek zaciskowych, aby uporządkować wiązkę i zapobiec jej obijaniu się o elementy karoserii. Celem jest, aby przewody były jak najmniej widoczne i nie przeszkadzały.

Krok 4: Znajdujemy idealne miejsce na centralkę sterującą

Centralka sterująca, czyli "mózg" systemu, powinna być umieszczona w miejscu, które zapewni jej bezpieczeństwo i łatwy dostęp w razie potrzeby. Najczęściej wybieranym miejscem jest wnętrze pod deską rozdzielczą, zazwyczaj po stronie kierowcy.

Dlaczego to dobre miejsce? Po pierwsze, jest tam zwykle sporo wolnej przestrzeni. Po drugie, w pobliżu często znajduje się skrzynka bezpieczników lub inne punkty, do których łatwo podłączyć zasilanie. Ważne jest, aby centralka była zamontowana w miejscu, które jest chronione przed wilgocią i ewentualnymi zalaniami. Upewnij się, że po zamontowaniu nie będzie przeszkadzać w obsłudze pedałów ani innych elementów.

Krok 5: Podłączenie zasilania – gdzie znaleźć stały plus i masę?

To etap, który wymaga największej uwagi i precyzji. Poprawne podłączenie zasilania jest kluczowe dla działania całego systemu.

Stałe zasilanie +12V: Centralka potrzebuje stałego dopływu prądu, nawet gdy samochód jest wyłączony (np. do odbioru sygnału z pilota). Najbezpieczniej jest podłączyć się do skrzynki bezpieczników, wybierając obwód, który jest pod napięciem cały czas. Użyj miernika uniwersalnego (multimetru), aby znaleźć odpowiedni przewód. Podłącz się do niego za pomocą złączki typu "szybkozłączka" lub lutując przewód i zabezpieczając go taśmą izolacyjną.

Masa: Drugim kluczowym punktem jest masa. Znajdź w pobliżu centralki solidny punkt masy zazwyczaj jest to metalowy element karoserii, śruba mocująca deskę rozdzielczą lub inny metalowy wspornik. Oczyść miejsce połączenia z farby i rdzy, a następnie podłącz przewód masowy centralki za pomocą oczka kablowego i śruby.

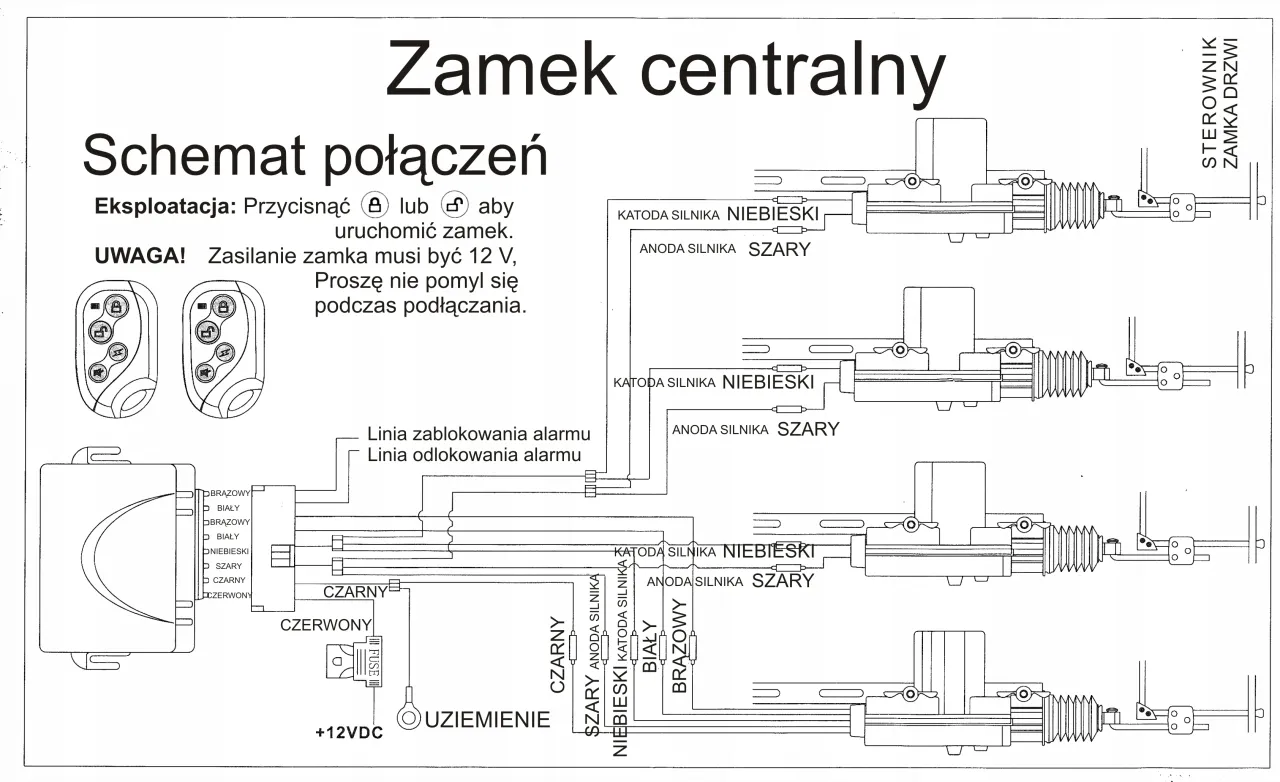

Konsultacja ze schematem: Zawsze odwołuj się do schematu podłączenia dołączonego do Twojego zestawu centralnego zamka. Znajdziesz tam dokładne informacje, które przewody centralki należy podłączyć do +12V, masy, a także które przewody sterują siłownikami (master i slave).

Funkcje dodatkowe, które warto podłączyć

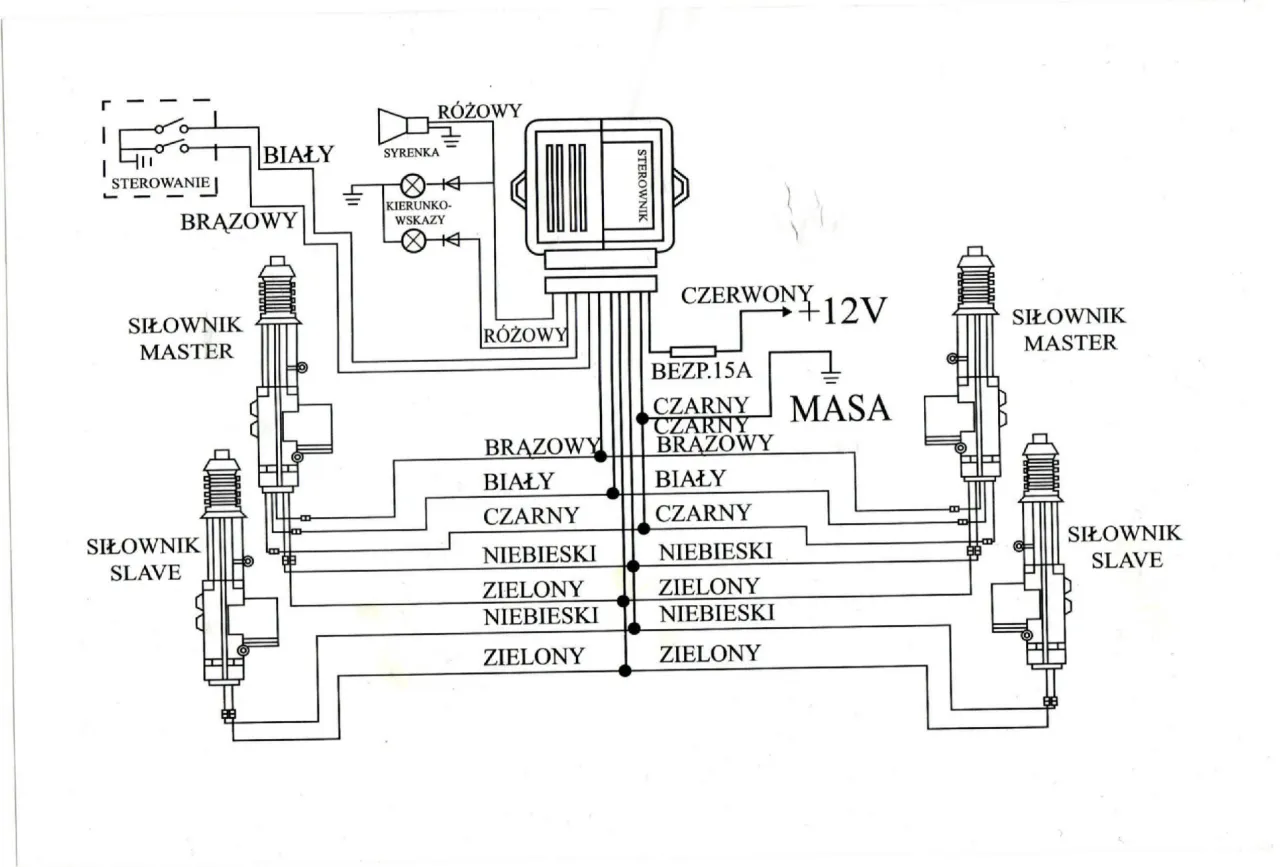

Jak podpiąć kierunkowskazy, aby mrugały przy zamykaniu i otwieraniu?

Podłączenie kierunkowskazów do systemu centralnego zamka to funkcja, która znacząco poprawia komfort i bezpieczeństwo użytkowania. Dzięki niej otrzymujesz wizualne potwierdzenie, że zamek zadziałał poprawnie samochód zamruga raz przy otwieraniu i dwa razy przy zamykaniu (lub odwrotnie, w zależności od konfiguracji). Aby to zrobić, musisz zlokalizować przewody zasilające kierunkowskazy w samochodzie. Zazwyczaj są to dwa osobne przewody jeden dla lewej strony, drugi dla prawej. Musisz je zidentyfikować (ponownie, multimetr będzie nieoceniony) i podłączyć do odpowiednich wyjść w centralki sterującej. Koniecznie sprawdź schemat swojego zestawu, ponieważ sposób podłączenia może się różnić w zależności od producenta.

Czy Twój zestaw ma wyjście na otwieranie klapy bagażnika? Sprawdź, jak to wykorzystać

Wiele nowoczesnych zestawów centralnych zamków posiada dodatkowe wyjście, które można wykorzystać do sterowania otwieraniem klapy bagażnika. Jest to niezwykle przydatna funkcja, zwłaszcza jeśli Twoje Seicento nie posiada fabrycznego elektrycznego otwierania bagażnika. Zazwyczaj wyjście to generuje chwilowy sygnał masowy po naciśnięciu odpowiedniego przycisku na pilocie. Aby to wykorzystać, musisz podłączyć to wyjście do siłownika elektrycznego montowanego w klapie bagażnika (jeśli taki posiadasz lub planujesz zamontować). Jeśli nie masz siłownika, samo wyjście może być wykorzystane do aktywacji przekaźnika sterującego fabrycznym mechanizmem otwierania (jeśli taki występuje i jest sterowany elektrycznie).

Testowanie i rozwiązywanie problemów: Co zrobić, gdy coś nie działa?

Finalne sprawdzenie: Jak poprawnie przetestować działanie nowego zamka?

Po zakończeniu montażu i podłączeniu wszystkich przewodów, nadszedł czas na najważniejszy moment testowanie. Upewnij się, że wykonasz je dokładnie:

1. Sprawdź wszystkie drzwi: Kliknij przycisk otwierania na pilocie i upewnij się, że wszystkie zamki się odblokowały. Następnie naciśnij przycisk zamykania i sprawdź, czy wszystkie drzwi się zatrzasnęły.
2. Testuj blokowanie i odblokowywanie: Wykonaj kilka cykli zamykania i otwierania, aby upewnić się, że mechanizm działa płynnie.
3. Sprawdź działanie pilotów: Jeśli masz dwa piloty, przetestuj oba. Upewnij się, że zasięg działania jest zadowalający.
4. Nasłuchuj i obserwuj: Podczas pracy siłowników zwróć uwagę na wszelkie nietypowe dźwięki, zacięcia lub nadmierny hałas. Sprawdź, czy ruch cięgna jest płynny i pełny.

Jeśli wszystko działa poprawnie, możesz przystąpić do składania boczków drzwi.

Najczęstsze usterki i ich proste rozwiązania (np. siłownik buczy, ale nie zamyka)

Nawet przy starannym montażu, mogą pojawić się problemy. Oto najczęściej spotykane usterki i sposoby ich rozwiązania:

• Błędne podłączenie przewodów: Jeśli system nie działa lub działa chaotycznie, pierwszym krokiem jest ponowne sprawdzenie wszystkich połączeń elektrycznych. Upewnij się, że przewody są podłączone zgodnie ze schematem i że nie ma zwarć.
• Słabe połączenie masy: Brak lub słabe połączenie z masą to częsta przyczyna problemów. Sprawdź, czy przewód masowy jest solidnie przykręcony do czystego metalowego elementu karoserii.
• Pękanie kabli w przelotkach drzwiowych: Ciągłe otwieranie i zamykanie drzwi może prowadzić do przetarcia lub pęknięcia przewodów w gumowych przelotkach. W takim przypadku konieczne jest zlokalizowanie uszkodzonego miejsca, naprawa przewodu (np. przez zlutowanie i zaizolowanie) lub wymiana fragmentu wiązki.
• Mechaniczne zablokowanie cięgna lub nieprawidłowe umiejscowienie siłownika: Jeśli siłownik buczy, ale nie porusza zamkiem, problem może leżeć po stronie mechaniki. Sprawdź, czy cięgno nie jest zablokowane, czy nie ociera o inne elementy, oraz czy siłownik jest prawidłowo zamocowany i ustawiony. Czasem wystarczy lekko przestawić pozycję siłownika lub wyregulować długość cięgna.

Przeczytaj również: Centralny zamek w Toyota Yaris - naprawa czy montaż? Pełne koszty

Jeden zamek nie działa? Sprawdź te 3 rzeczy

Jeśli problem dotyczy tylko jednego zamka, skup się na diagnostyce tego konkretnego drzwi. Oto trzy kluczowe rzeczy, które powinieneś sprawdzić:

1. Okablowanie do siłownika: Upewnij się, że przewody prowadzące do siłownika w tym konkretnym drzwi są prawidłowo podłączone do centralki lub do siłownika master. Sprawdź, czy nie ma przerwy w obwodzie.
2. Połączenie mechaniczne: Dokładnie sprawdź połączenie między cięgnem siłownika a mechanizmem zamka. Czy cięgno jest prawidłowo zaczepione? Czy ma swobodę ruchu? Czasem wystarczy drobna korekta kąta lub długości cięgna.
3. Sam siłownik: Jeśli połączenia elektryczne i mechaniczne wyglądają na poprawne, możliwe, że uszkodzeniu uległ sam siłownik. Jeśli masz możliwość, przetestuj go bezpośrednio, podając na niego napięcie 12V (zgodnie z jego specyfikacją), aby sprawdzić, czy reaguje.

Twoje Seicento właśnie stało się znacznie wygodniejsze!

Gratulacje! Jeśli dotarłeś do tego momentu, oznacza to, że Twój Fiat Seicento zyskał nowe, cenne udogodnienie. Samodzielny montaż centralnego zamka to nie tylko satysfakcja z wykonanej pracy, ale przede wszystkim realne zwiększenie komfortu użytkowania samochodu na co dzień. Koniec z przekładaniem kluczyka do każdego drzwi teraz wszystko dzieje się za pomocą jednego kliknięcia pilota. Jak pokazują dane z portali motoryzacyjnych, takich jak Scegliauto, samodzielny montaż centralnego zamka jest jedną z najpopularniejszych i najbardziej cenionych modyfikacji w modelu Seicento, co świadczy o jej praktycznej wartości. Ciesz się swoim ulepszonym samochodem i pamiętaj, że dbanie o niego to najlepsza inwestycja!
